Descrição

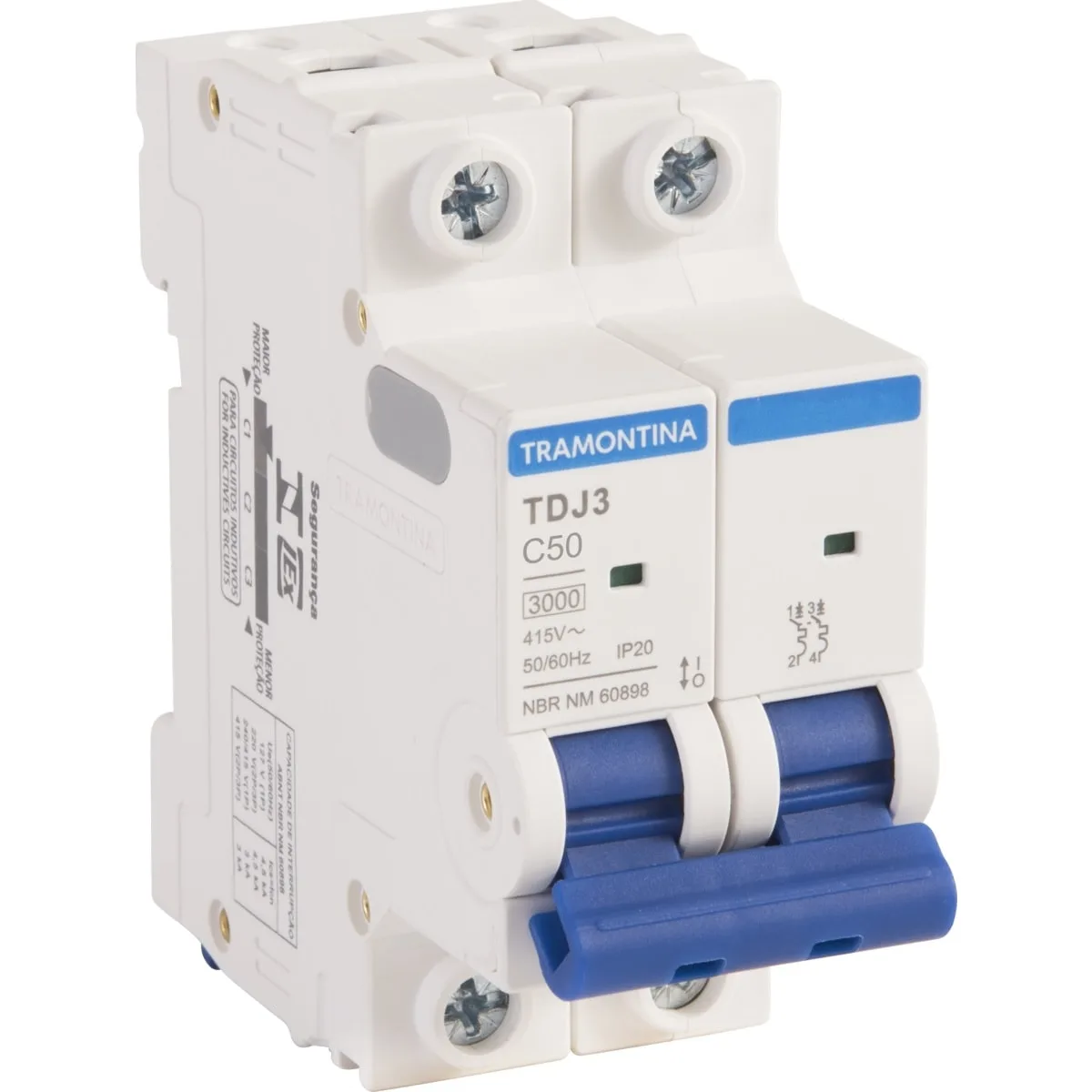

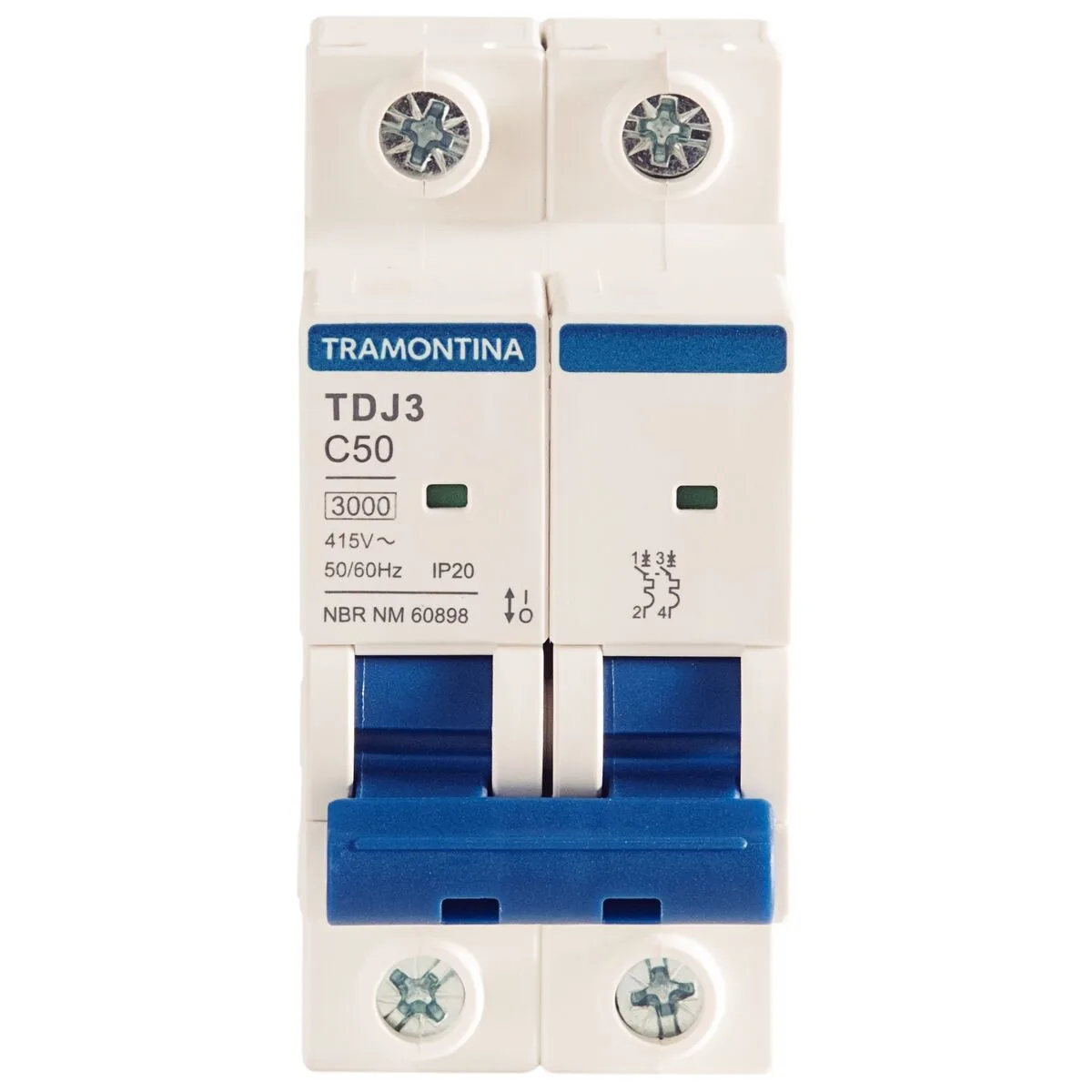

Minidisjuntor Bipolar 50A Tramontina TDJ3 — Proteção Confiável para Instalações Elétricas

Quem trabalha com instalações elétricas residenciais ou comerciais sabe que a proteção dos circuitos começa na escolha correta do disjuntor. O Minidisjuntor Bipolar TDJ3-2C50 Tramontina é um componente de proteção  termomagnética desenvolvido para preservar a rede elétrica e os equipamentos conectados em situações de sobrecarga ou curto-circuito. Com corrente nominal de 50 amperes e capacidade de interrupção de 3kA, este disjuntor bipolar 50a atende às exigências de circuitos com cargas mais elevadas, como chuveiros elétricos, ar-condicionado, fornos e outros equipamentos de alta potência. Para conhecer mais sobre a linha completa de disjuntores e dispositivos de proteção da fabricante, acesse o catálogo de disjuntores Tramontina no site oficial.

A norma NBR NM 60898 é a referência técnica que regula os disjuntores para uso doméstico e similares no Brasil, e este produto é fabricado em conformidade com ela. Isso significa que o componente foi testado e certificado para operar dentro dos parâmetros de segurança exigidos pelas normas nacionais, garantindo que o comportamento de disparo seja previsível e confiável ao longo de toda a vida útil do produto.

Vantagens práticas que fazem diferença na instalação elétrica

Um dos pontos que mais agrada eletricistas e instaladores é a montagem individual em trilho DIN de 35mm, seguindo o padrão EN DIN 60715. Isso significa que o disjuntor pode ser encaixado e removido do barramento do quadro de distribuição sem a necessidade de desmontar os demais componentes. Na prática, essa característica reduz significativamente o tempo de instalação e facilita eventuais substituições futuras sem interromper outros circuitos do painel.

A janela de inspeção do estado é outro recurso valioso para o dia a dia. Com ela, o eletricista ou o próprio morador consegue verificar visualmente se o disjuntor está acionado ou desarmado sem precisar tocar no componente. Isso agiliza o diagnóstico em situações de falta de energia e evita o manuseio desnecessário do quadro elétrico por pessoas não habilitadas. Se você precisa de opções compatíveis com diferentes bitolas e configurações de painel, veja mais opções de disjuntor bipolar 50a disponíveis na Briluz Elétrica.

A curva de disparo termomagnético do tipo C é especialmente adequada para cargas que apresentam correntes de partida moderadas a elevadas, como motores, compressores de ar-condicionado e bombas d’água. A curva C tolera picos transitórios de corrente sem desarmar desnecessariamente o circuito, mas atua rapidamente diante de sobrecargas sustentadas ou curtos-circuitos reais. Isso evita os chamados “falsos desligamentos” que irritam usuários e comprometem a produtividade em ambientes comerciais.

Aplicações típicas do minidisjuntor bipolar de 50 amperes

Este componente é amplamente utilizado por eletricistas em projetos residenciais de médio e alto padrão, onde circuitos dedicados para chuveiro elétrico de alta potência, forno elétrico embutido ou sistema de ar-condicionado split exigem proteção bipolar. Em instalações comerciais, o disjuntor bipolar 50a é indicado para proteger circuitos de equipamentos de refrigeração, compressores de pequeno porte e sistemas de climatização em ambientes como escritórios, clínicas e pequenos estabelecimentos comerciais.

Eletricistas que atuam em reformas de apartamentos antigos frequentemente utilizam este modelo para adequar o quadro de distribuição às novas cargas instaladas, substituindo disjuntores subdimensionados por componentes com capacidade compatível com os equipamentos modernos. A seção dos cabos aceita pelo borne varia de 1mm² a 25mm², o que oferece flexibilidade para trabalhar com diferentes bitolas de condutores conforme o projeto elétrico.

Vale destacar que este produto não é recomendado para instalações fotovoltaicas. Para esse tipo de aplicação, a Tramontina disponibiliza as linhas TDJ6 e TDJ10, que possuem características específicas para sistemas de geração solar. Utilizar o componente correto para cada aplicação é fundamental para garantir a segurança e a conformidade do projeto com as normas vigentes.

Durabilidade e condições de operação do TDJ3

A vida elétrica declarada pelo fabricante é de 10.000 manobras, enquanto a vida mecânica chega a 20.000 manobras. Esses números indicam que o componente foi projetado para suportar não apenas os ciclos normais de liga e desliga, mas também os acionamentos decorrentes de eventos de proteção ao longo de muitos anos de uso. O grau de proteção IP20 indica que o invólucro protege contra contato com objetos sólidos maiores que 12mm, sendo adequado para instalação em quadros de distribuição fechados.

A faixa de temperatura de operação vai de -35°C a +70°C, o que garante funcionamento confiável mesmo em regiões com variações climáticas extremas ou em ambientes industriais com temperatura elevada. A tensão nominal de isolação de 500V e a tensão admissível de impulso de 4kV complementam o perfil de segurança do produto, protegendo a instalação contra surtos transitórios que podem ocorrer na rede elétrica.

Dados técnicos do Minidisjuntor TDJ3-2C50 Tramontina

Este disjuntor pode ser usado para proteger chuveiro elétrico de 7.500W?

Sim, o minidisjuntor bipolar de 50 amperes é dimensionado para suportar a corrente demandada por chuveiros de alta potência em redes bifásicas. Para uma instalação segura, é fundamental que o condutor utilizado no circuito também seja compatível com a corrente nominal do disjuntor, respeitando as seções mínimas previstas na NBR 5410. A instalação deve ser realizada por um eletricista qualificado.

Qual a diferença entre a curva B e a curva C em disjuntores?

A curva B dispara com correntes de 3 a 5 vezes a corrente nominal, sendo indicada para cargas resistivas puras, como iluminação e tomadas sem equipamentos com motor. A curva C, presente neste modelo, dispara entre 5 e 10 vezes a corrente nominal, tolerando os picos de partida de equipamentos como ar-condicionado, compressores e motores sem causar desligamentos indevidos. A escolha da curva errada pode resultar em desligamentos frequentes ou em proteção insuficiente para o circuito.

É possível instalar este disjuntor em qualquer quadro de distribuição?

O produto utiliza o padrão de trilho DIN de 35mm, que é o mais comum nos quadros de distribuição residenciais e comerciais fabricados no Brasil. A largura de 36mm para a versão bipolar ocupa duas posições no barramento do quadro. Antes de adquirir, verifique se o quadro instalado possui espaço disponível e se o barramento é compatível com o padrão DIN 60715.

O produto possui certificação para uso em instalações comerciais?

Sim, a conformidade com a norma NBR NM 60898 abrange tanto instalações residenciais quanto comerciais de baixa tensão. O grau de poluição 2 e a faixa de temperatura de operação ampla tornam o componente adequado para ambientes comerciais típicos. Para instalações industriais com requisitos específicos de curto-circuito acima de 3kA, é necessário avaliar modelos com maior capacidade de interrupção.

Qual o procedimento correto para instalar este minidisjuntor no quadro?

Antes de qualquer intervenção no quadro de distribuição, é obrigatório desligar a chave geral e confirmar a ausência de tensão com um detector adequado. O disjuntor é encaixado diretamente no trilho DIN sem necessidade de desmontar o barramento, o que simplifica o processo. A conexão dos cabos deve respeitar a seção mínima recomendada e o aperto dos bornes deve ser feito com torque adequado para evitar aquecimento por mau contato.
