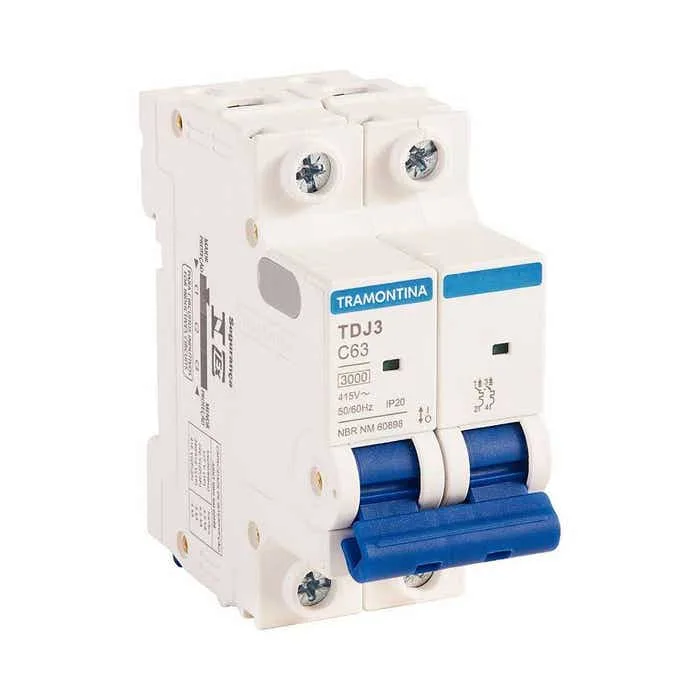

Minidisjuntor Bipolar 63A TDJ3 Tramontina — Proteção Confiável para Instalações Elétricas

Garantir a segurança de uma instalação elétrica começa pela escolha correta dos dispositivos de proteção. O Minidisjuntor Bipolar TDJ3-2C63 2P 63A 3KA Tramontina foi desenvolvido para atuar como barreira de proteção contra sobrecarga e curto-circuito em circuitos  bifásicos, preservando tanto a fiação quanto os equipamentos conectados. Com curva de disparo tipo C e capacidade de interrupção de 3kA, este disjuntor bipolar 63a atende às exigências de instalações residenciais de médio porte, comerciais e industriais leves, onde a corrente de curto-circuito prospectiva é compatível com esse nível de ruptura. Saiba mais sobre a linha completa de disjuntores Tramontina e conheça todas as opções disponíveis para projetos elétricos profissionais.

A curva C é a mais indicada para circuitos que alimentam cargas com corrente de partida moderada a alta, como motores pequenos, compressores, bombas d’água, chuveiros elétricos bifásicos e circuitos de tomadas de uso geral em ambientes comerciais. Isso significa que o disjuntor não dispara de forma indevida durante a energização dos equipamentos, mas age com rapidez precisa quando há uma condição real de risco. Essa característica evita paradas desnecessárias na operação e aumenta a confiabilidade do sistema elétrico como um todo.

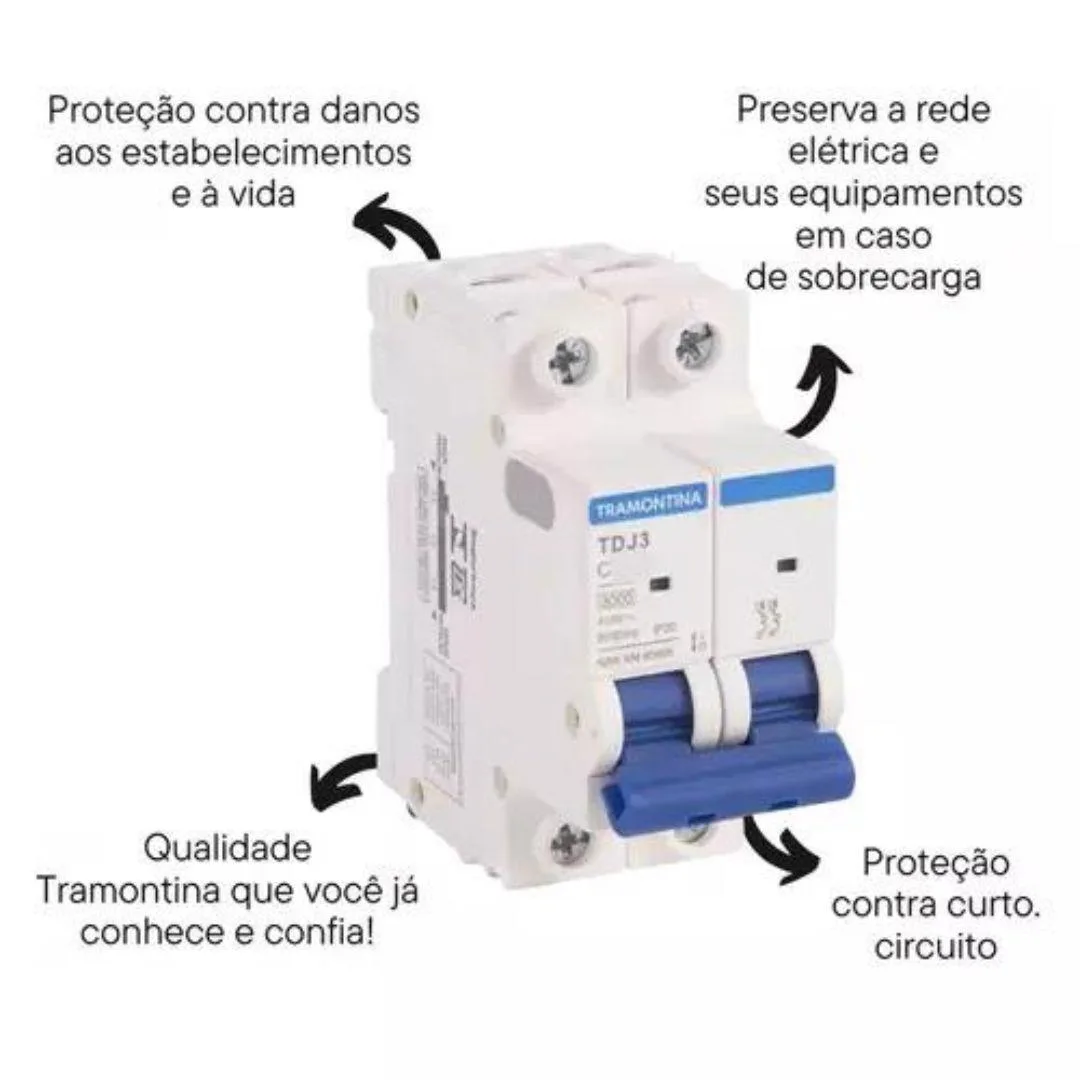

Proteção eficiente contra sobrecarga e curto-circuito em circuitos bifásicos

A função principal de um disjuntor bipolar é proteger simultaneamente os dois polos de um circuito bifásico. Diferente de dois disjuntores monopolares independentes, o modelo bipolar garante que, ao detectar uma falha em qualquer um dos polos, ambos sejam desligados ao mesmo tempo. Isso é fundamental para a segurança de equipamentos trifásicos ligados em bifásico ou de circuitos onde a abertura de apenas um polo poderia manter tensão perigosa no circuito e danificar motores ou resistências elétricas.

Com capacidade de interrupção de 3kA, este dispositivo é dimensionado para instalações onde a corrente de curto-circuito no ponto de instalação não ultrapassa esse valor, o que cobre a grande maioria das instalações residenciais e comerciais de pequeno e médio porte no Brasil. Eletricistas e projetistas devem sempre verificar o laudo de curto-circuito da instalação para confirmar a adequação do dispositivo ao ponto de instalação.

Janela de inspeção e montagem individual no quadro de distribuição

Um dos recursos práticos deste minidisjuntor é a janela de inspeção do estado, que permite ao eletricista ou ao usuário verificar visualmente se o dispositivo está ligado, desligado ou disparado sem precisar abrir o quadro de distribuição. Esse detalhe reduz o tempo de diagnóstico em situações de falta de energia e facilita a manutenção preventiva da instalação.

A montagem individual, sem necessidade de desmontar o barramento do quadro, representa uma vantagem significativa em obras e reformas. O instalador fixa o disjuntor diretamente no trilho DIN do quadro de distribuição e realiza as conexões sem interferir nos demais disjuntores já instalados. Isso otimiza o tempo de instalação e reduz o risco de erros durante a montagem, especialmente em quadros com muitos circuitos. Se você está montando ou ampliando um quadro elétrico, veja mais opções de disjuntores bipolares 63A disponíveis na nossa loja para encontrar o modelo mais adequado ao seu projeto.

Dimensionamento correto: quando usar um disjuntor de 63A

O disjuntor bipolar 63a é indicado para circuitos que demandam correntes nominais próximas a esse valor, como circuitos de ar-condicionado de alta potência, chuveiros elétricos bifásicos, quadros de distribuição secundários, circuitos de tomadas trifásicas em ambientes comerciais e sub-quadros de apartamentos ou casas de alto consumo. O dimensionamento deve sempre considerar a bitola do condutor utilizado: para 63A em circuito bifásico, a norma ABNT NBR 5410 orienta o uso de condutores de pelo menos 16mm², dependendo do método de instalação e do comprimento do circuito.

Projetistas elétricos, eletricistas industriais e instaladores prediais encontram neste modelo uma solução robusta para quadros de distribuição em condomínios, escritórios, galpões comerciais e residências de alto padrão. A qualidade Tramontina, reconhecida no mercado brasileiro há décadas, garante que o produto foi fabricado dentro dos padrões exigidos pelas normas técnicas nacionais.

Dados técnicos do Minidisjuntor TDJ3-2C63

Qual a diferença entre disjuntor bipolar e dois disjuntores monopolares?

O disjuntor bipolar desliga os dois polos do circuito simultaneamente ao detectar uma falha em qualquer um deles, garantindo que não haja tensão residual perigosa no circuito após o disparo. Dois disjuntores monopolares independentes podem desligar apenas o polo com falha, mantendo o outro energizado, o que representa risco para equipamentos sensíveis e para a segurança do instalador durante a manutenção.

O que significa curva C em um disjuntor?

A curva C indica que o disjuntor tolera correntes de até 5 a 10 vezes a corrente nominal durante um curto período sem disparar, o que é necessário para absorver a corrente de partida de motores, compressores e transformadores. Essa característica evita disparos indevidos na energização dos equipamentos, mantendo a instalação estável sem comprometer a proteção contra falhas reais.

Este disjuntor pode ser instalado em qualquer quadro de distribuição?

O modelo TDJ3-2C63 é projetado para fixação em trilho DIN padrão, compatível com a grande maioria dos quadros de distribuição disponíveis no mercado brasileiro. Antes da instalação, verifique se o quadro possui espaço suficiente para um disjuntor bipolar e se o barramento do quadro é compatível com a corrente nominal de 63A. Sempre consulte um eletricista habilitado para realizar a instalação.

Qual a bitola de fio recomendada para usar com este disjuntor?

Para um circuito protegido por um disjuntor bipolar de 63A, a ABNT NBR 5410 recomenda condutores com seção mínima de 16mm² para instalações em eletroduto embutido em parede, considerando as condições normais de temperatura e comprimento de circuito. Em instalações a céu aberto ou com maior comprimento, pode ser necessário aumentar a bitola para evitar quedas de tensão excessivas.

A janela de inspeção indica apenas se o disjuntor está ligado ou desligado?

A janela de inspeção permite identificar três estados distintos: ligado, desligado manualmente e disparado por sobrecarga ou curto-circuito. Essa diferenciação é importante porque um disjuntor disparado precisa ser resetado após a eliminação da causa da falha, enquanto um disjuntor desligado manualmente pode ser religado diretamente. Identificar o estado correto evita tentativas de religamento sem a devida investigação da causa do disparo.
