Descrição

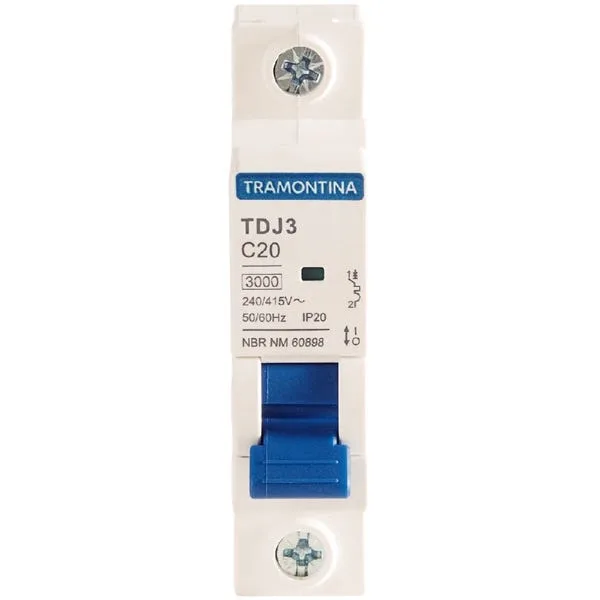

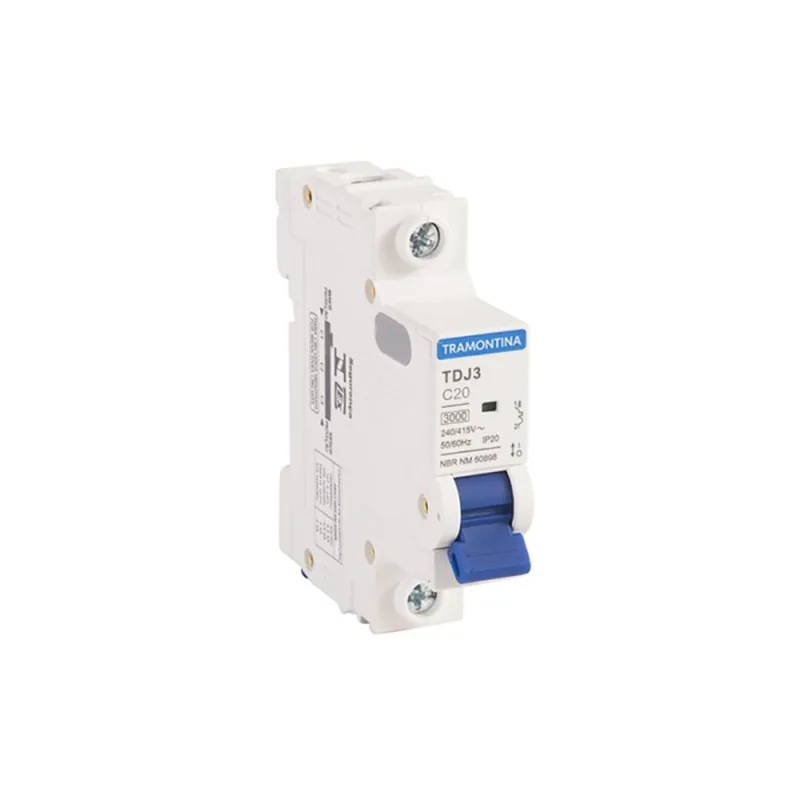

Minidisjuntor Monopolar 20A Tramontina TDJ3-1C20 para Quadros de Distribuição

Proteger circuitos elétricos contra sobrecarga e curto-circuito é uma exigência técnica e de segurança em qualquer instalação residencial, comercial ou industrial. O Minidisjuntor Monopolar TDJ3-1C20 Tramontina é um dispositivo eletromecânico de segurança projetado para desarmar automaticamente o circuito sempre que a corrente elétrica ultrapassar os limites seguros de  operação. Com capacidade de 20 ampères e poder de interrupção de 3kA, este disjuntor monopolar 20a atende às exigências de instalações de baixa tensão com confiabilidade comprovada. Conheça a linha completa de produtos elétricos Tramontina e entenda por que a marca é referência no setor.

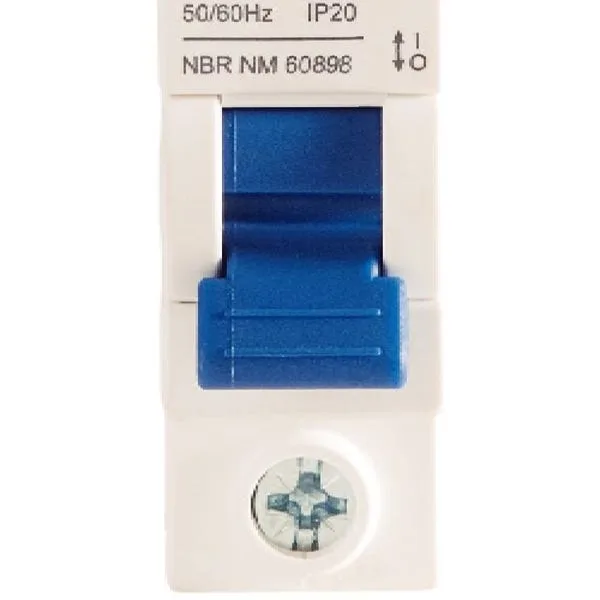

A instalação em trilho DIN padrão facilita a montagem no quadro de distribuição ao lado de outros dispositivos como interruptores diferenciais, fusíveis e barramentos. O formato compacto do minidisjuntor permite aproveitar melhor o espaço interno do quadro, o que é especialmente útil em instalações residenciais onde o painel tem dimensões reduzidas. A alavanca de acionamento manual permite o desligamento intencional do circuito para manutenção, sem necessidade de ferramentas adicionais.

Por que a capacidade de interrupção de 3kA importa na prática

A capacidade de interrupção, expressa em quiloampères (kA), indica a corrente máxima de curto-circuito que o disjuntor consegue interromper com segurança sem se destruir no processo. Um disjuntor com capacidade de interrupção insuficiente para a instalação pode falhar no momento crítico, causando arco elétrico, incêndio e danos graves ao quadro de distribuição. O modelo TDJ3-1C20 com 3kA de poder de interrupção é adequado para instalações residenciais e comerciais de pequeno porte, onde a corrente de curto-circuito disponível na rede não ultrapassa esse valor, o que é o caso da maioria dos ramais residenciais alimentados por transformadores de distribuição urbana.

Para um eletricista ou projetista, escolher o disjuntor com a capacidade de interrupção correta é tão importante quanto escolher a amperagem nominal. Usar um dispositivo subdimensionado em capacidade de interrupção coloca em risco toda a instalação e os ocupantes do imóvel. Por isso, antes de especificar qualquer disjuntor, é necessário verificar o nível de curto-circuito disponível no ponto de instalação junto à concessionária de energia.

Aplicações do minidisjuntor monopolar em instalações residenciais e comerciais

O disjuntor monopolar de 20 ampères é amplamente utilizado para proteger circuitos de tomadas de uso geral em ambientes residenciais, especialmente em quartos, salas e corredores onde a carga instalada inclui televisores, carregadores, luminárias e pequenos eletrodomésticos. Em instalações comerciais, esse dispositivo protege circuitos de iluminação de lojas, escritórios e corredores, além de circuitos dedicados a equipamentos de informática e periféricos. Se você precisa montar ou reformar um quadro elétrico, veja mais opções de disjuntores monopolares 20A disponíveis na nossa loja e encontre o modelo adequado para cada circuito do projeto.

Em ambientes industriais leves, o minidisjuntor monopolar também é aplicado na proteção de circuitos de comando e controle em painéis elétricos, onde a corrente nominal dos componentes de automação raramente ultrapassa 20 ampères. Técnicos de manutenção industrial utilizam esse tipo de dispositivo para seccionar circuitos específicos durante intervenções, garantindo segurança operacional sem desligar todo o painel.

Instalação no quadro de distribuição e compatibilidade com trilho DIN

O padrão DIN é o sistema de fixação mais utilizado em quadros de distribuição no Brasil e no mundo, e o TDJ3-1C20 foi desenvolvido para encaixe direto nesse trilho sem adaptadores. A fixação é feita por pressão com trava automática, o que agiliza a montagem e garante que o disjuntor não se solte por vibração ou manuseio. Eletricistas que trabalham com instalações residenciais novas ou reformas de quadros antigos encontram nesse modelo uma compatibilidade ampla com os quadros de embutir e sobrepor disponíveis no mercado nacional.

É fundamental que a instalação seja realizada por um profissional habilitado, com conhecimento das normas ABNT NBR 5410 para instalações de baixa tensão. O dimensionamento correto do disjuntor leva em conta a bitola dos condutores protegidos, a carga total do circuito e o nível de curto-circuito da instalação. Um disjuntor instalado de forma incorreta, seja com amperagem acima da capacidade dos fios ou abaixo da carga real, compromete tanto a proteção quanto a continuidade do fornecimento de energia.

Ficha técnica do Minidisjuntor TDJ3-1C20

Qual a diferença entre a curva B e a curva C em disjuntores?

A curva de disparo indica a sensibilidade do disjuntor ao disparo magnético, que atua em casos de curto-circuito. A curva B dispara com correntes de 3 a 5 vezes a corrente nominal, sendo indicada para circuitos com cargas resistivas puras, como resistências de chuveiro. A curva C, presente neste modelo TDJ3-1C20, dispara entre 5 e 10 vezes a corrente nominal, sendo mais adequada para circuitos com cargas mistas, como tomadas de uso geral, iluminação e pequenos motores, pois tolera melhor as correntes de partida sem disparar indevidamente.

Este disjuntor protege contra choque elétrico?

Não. O disjuntor monopolar protege contra sobrecarga e curto-circuito, mas não oferece proteção contra choque elétrico por contato direto ou indireto. Para essa função, é necessário utilizar um Dispositivo Diferencial Residual (DDR) ou um Disjuntor Diferencial Residual (DDR integrado), que detecta correntes de fuga para a terra. Em instalações residenciais modernas, a norma ABNT NBR 5410 exige a combinação de disjuntores com dispositivos diferenciais para garantir proteção completa.

Posso usar este disjuntor para proteger um chuveiro elétrico?

Depende da potência do chuveiro e da tensão da instalação. Chuveiros de 5.500W em 220V consomem aproximadamente 25A, o que já ultrapassa a capacidade nominal deste disjuntor de 20A. Para chuveiros de menor potência, como modelos de 3.000W a 4.000W em 220V, o disjuntor monopolar 20A pode ser adequado, mas o dimensionamento deve sempre ser feito por um profissional considerando a bitola do condutor e a carga total do circuito.

Quantos módulos DIN este minidisjuntor ocupa no quadro?

O minidisjuntor monopolar TDJ3-1C20 ocupa 1 módulo DIN no quadro de distribuição, o que equivale a uma largura de 18mm no trilho. Isso permite aproveitar ao máximo o espaço disponível no painel, especialmente em quadros compactos de 12 ou 18 disjuntores. Verifique sempre as dimensões internas do quadro antes de especificar o número de dispositivos a instalar.

É possível religar o disjuntor manualmente após um disparo por sobrecarga?

Sim. Após um disparo por sobrecarga ou curto-circuito, o disjuntor pode ser religado manualmente pela alavanca de acionamento, desde que a causa do disparo tenha sido identificada e corrigida. Religar o disjuntor sem investigar o motivo do disparo pode resultar em novo desligamento imediato ou, em casos mais graves, em danos à instalação. Sempre verifique se há sobrecarga no circuito ou falha de isolamento nos condutores antes de restaurar o fornecimento de energia.
