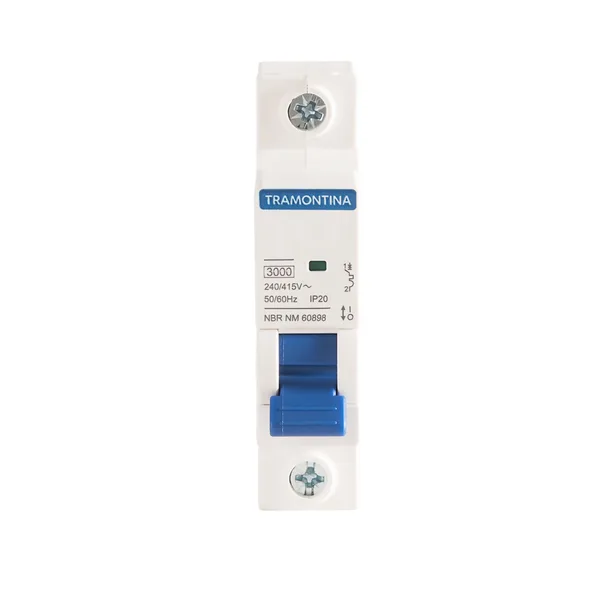

Minidisjuntor Monopolar 25A Tramontina TDJ3-1C25 Curva C 3KA para Quadros de Distribuição

Quem trabalha com instalações elétricas residenciais, comerciais ou industriais sabe que a proteção de cada circuito começa na escolha correta do disjuntor. O Minidisjuntor Monopolar TDJ3-1C25 Tramontina é um dispositivo eletromecânico de segurança projetado para proteger circuitos monofásicos contra sobrecarga e  curto-circuito, preservando tanto a fiação quanto os equipamentos conectados. Com corrente nominal de 25A, curva C e capacidade de interrupção de 3kA, este disjuntor monopolar 25a atende às exigências técnicas de projetos elétricos que demandam proteção confiável e instalação prática em trilho DIN. Conheça mais sobre a linha de produtos elétricos Tramontina e entenda por que a marca é referência no setor.

A curva C é indicada para circuitos que alimentam cargas com correntes de partida moderadas a elevadas, como motores de pequeno porte, compressores, bombas e equipamentos com transformadores internos. Diferente da curva B, que desarma em correntes menores, a curva C tolera picos transitórios sem desarmar desnecessariamente, o que evita interrupções indesejadas no funcionamento dos equipamentos. Para eletricistas e projetistas que dimensionam quadros de distribuição, essa característica é fundamental para garantir seletividade no sistema de proteção.

Vantagens práticas na instalação e no uso diário

Um dos pontos que mais impacta o tempo de trabalho de um eletricista em campo é a facilidade de instalação do disjuntor no quadro. O modelo TDJ3-1C25 possui montagem e desmontagem individual no trilho DIN, sem necessidade de desconectar o barramento inteiro. Isso significa que, em uma manutenção corretiva ou na substituição de um disjuntor defeituoso, o profissional consegue trocar apenas o componente necessário sem interromper os demais circuitos do quadro, reduzindo o tempo de serviço e o risco de erros.

Os terminais de conexão aceitam cabo e barramento em ambos os lados da peça, o que oferece flexibilidade na hora de organizar a fiação dentro do quadro de distribuição. Em instalações onde o espaço interno do quadro é limitado, essa característica faz diferença real no resultado final da montagem. O indicador de posição liga/desliga é outro recurso importante: mesmo quando a manopla está travada por alguma razão mecânica, o indicador informa o status real de funcionamento do dispositivo, evitando diagnósticos equivocados durante a manutenção.

Se você precisa comparar modelos ou verificar outras correntes nominais disponíveis, veja mais opções de disjuntor monopolar 25a e demais bitolas disponíveis na nossa loja para encontrar o componente certo para cada circuito do seu projeto.

Aplicações reais para eletricistas e instaladores

O disjuntor monopolar de 25A é amplamente utilizado em circuitos de tomadas de uso geral em residências de médio e grande porte, onde a carga total do circuito exige uma proteção acima dos 20A convencionais. Em ambientes comerciais, esse componente protege circuitos dedicados a equipamentos como micro-ondas industriais, cafeteiras profissionais, impressoras de grande formato e ar-condicionado de menor capacidade. Em instalações industriais leves, o modelo com curva C é indicado para alimentar painéis de controle e equipamentos com motores de partida direta de pequena potência.

Eletricistas que trabalham com reformas e ampliações de quadros residenciais encontram neste disjuntor uma solução técnica para circuitos de chuveiros elétricos de menor potência, fornos elétricos e circuitos de tomadas em cozinhas e lavanderias, onde a demanda de corrente é maior que nos circuitos de iluminação. O dimensionamento correto do disjuntor em relação à bitola do condutor é obrigatório conforme a NBR 5410, e o modelo de 25A é compatível com condutores de 4mm² em instalações residenciais.

Segurança elétrica como prioridade no projeto

Dispositivos eletromecânicos de proteção como este atuam em duas frentes distintas: a proteção térmica, que responde à sobrecarga contínua aquecendo um bimetal até o ponto de desarme, e a proteção magnética, que atua instantaneamente em caso de curto-circuito. A capacidade de interrupção de 3kA indica que o disjuntor consegue interromper correntes de curto-circuito de até 3.000 ampères sem se destruir, o que é adequado para instalações residenciais e comerciais de baixa tensão onde a corrente de curto disponível na rede não ultrapassa esse valor. Para instalações próximas a subestações ou com correntes de curto mais elevadas, o projetista deve verificar se a capacidade de interrupção é suficiente para o ponto de instalação.

A instalação deve ser realizada obrigatoriamente por profissional habilitado, com a energia elétrica desligada no ramal de entrada antes de qualquer intervenção no quadro. O cumprimento dessas condições é indispensável para a validade da garantia de um ano oferecida pelo fabricante e para a segurança de todos os usuários da instalação.

Dados técnicos do Minidisjuntor Tramontina TDJ3-1C25

Qual a diferença entre curva B e curva C em disjuntores monopolares?

A curva B desarma entre 3 e 5 vezes a corrente nominal, sendo indicada para circuitos de iluminação e cargas puramente resistivas com baixa corrente de partida. A curva C desarma entre 5 e 10 vezes a corrente nominal, tolerando picos transitórios maiores, o que a torna adequada para circuitos com motores, transformadores e equipamentos que apresentam corrente de partida elevada. Usar a curva errada pode resultar em desarmamentos desnecessários ou, no sentido oposto, em proteção insuficiente para o circuito.

O disjuntor monopolar 25A protege contra curto-circuito e sobrecarga ao mesmo tempo?

Sim. O dispositivo possui dois mecanismos de proteção independentes: o bimetal térmico, que atua de forma retardada em casos de sobrecarga contínua, e o disparador magnético, que atua de forma instantânea em casos de curto-circuito. Essa combinação garante proteção completa para o circuito e para os condutores, preservando a integridade da instalação e dos equipamentos conectados.

É possível instalar este disjuntor sem desmontar o barramento do quadro?

Sim. O modelo TDJ3-1C25 possui sistema de montagem e desmontagem individual no trilho DIN, sem necessidade de remover ou desconectar o barramento existente. Os terminais aceitam conexão de cabo e barramento em ambos os lados da peça, o que facilita tanto a instalação inicial quanto eventuais substituições durante a manutenção do quadro de distribuição.

Qual bitola de cabo é compatível com um disjuntor de 25A conforme a NBR 5410?

Conforme a NBR 5410, o condutor deve ser dimensionado de forma que sua capacidade de condução de corrente seja igual ou superior à corrente nominal do disjuntor que o protege. Para um disjuntor de 25A em instalações residenciais, o condutor de cobre de 4mm² é o mais indicado na maioria dos casos, considerando os métodos de instalação e as condições de temperatura previstas na norma. O dimensionamento final deve sempre ser validado pelo responsável técnico do projeto.

Este disjuntor pode ser usado em instalações trifásicas?

Não. O modelo TDJ3-1C25 é monopolar e monofásico, projetado para proteger um único condutor fase em circuitos de baixa tensão. Para instalações trifásicas, é necessário utilizar disjuntores bipolares ou tripolares, com o número de polos correspondente ao tipo de circuito. Utilizar um disjuntor monopolar em circuito trifásico resulta em proteção incompleta e pode representar risco à segurança da instalação.
