Descrição

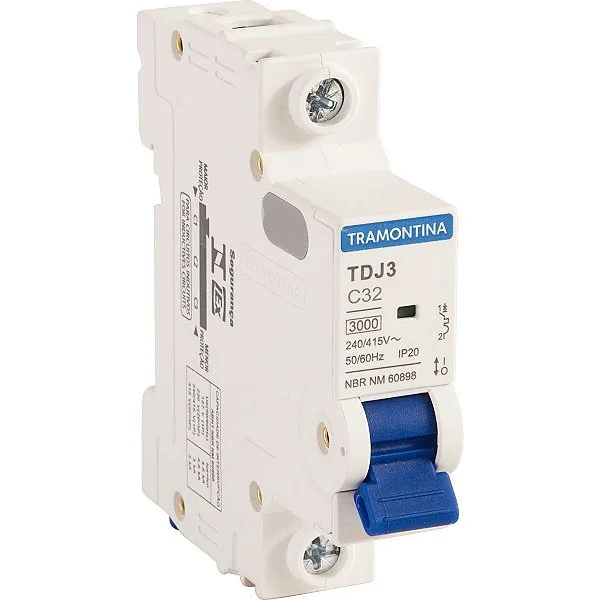

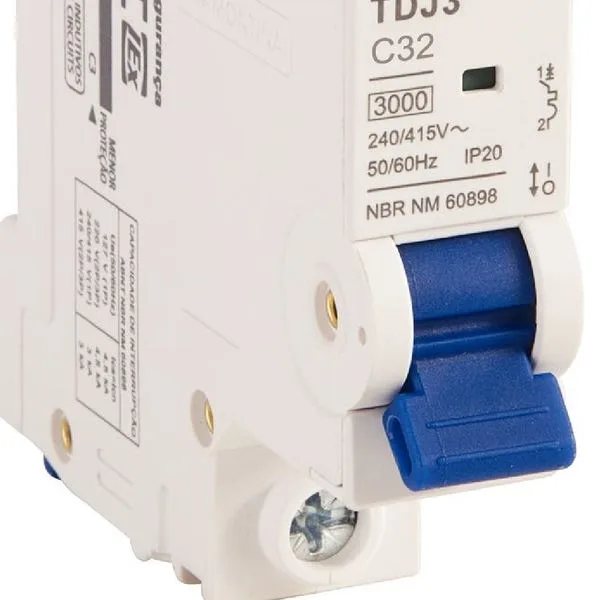

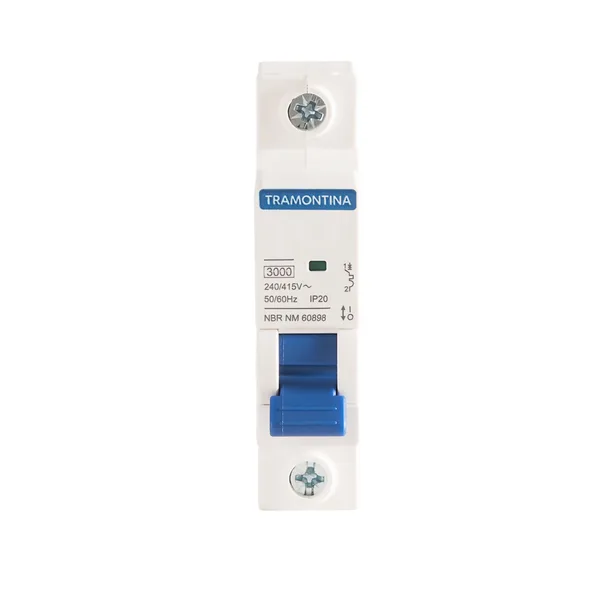

Disjuntor Monopolar 32A Tramontina TDJ3-1C32 para Proteção de Circuitos Elétricos

A proteção de circuitos elétricos residenciais, comerciais e industriais começa pela escolha correta dos dispositivos de proteção instalados no quadro de distribuição. O Minidisjuntor Monopolar TDJ3-1C32 Tramontina é um disjuntor monopolar 32a projetado  para interromper automaticamente o fornecimento de energia quando detecta sobrecarga ou curto-circuito no circuito protegido. Com capacidade de ruptura de 3kA, ele atua em frações de segundo para evitar danos aos equipamentos e riscos à segurança das pessoas. Saiba mais sobre a linha de produtos elétricos Tramontina e como ela se posiciona entre os fabricantes mais reconhecidos do segmento elétrico nacional.

Instaladores elétricos, eletricistas residenciais e engenheiros de manutenção predial sabem que um disjuntor subdimensionado ou de baixa qualidade representa risco real: pode não atuar no momento certo, permitindo que sobrecorrentes percorram o circuito e causem incêndios ou destruam equipamentos. O modelo TDJ3-1C32 foi desenvolvido para operar com precisão dentro dos parâmetros para os quais foi especificado, garantindo atuação confiável sempre que necessário.

Proteção automática contra sobrecarga e curto-circuito

O principal benefício de um minidisjuntor de qualidade está na velocidade e precisão de atuação. Quando a corrente no circuito ultrapassa 32A de forma sustentada, o elemento bimetálico interno aquece e aciona o mecanismo de disparo, interrompendo o circuito antes que os condutores e equipamentos sejam danificados. Em situações de curto-circuito, onde a corrente pode atingir valores muito superiores em milissegundos, o eletroímã interno atua instantaneamente, com capacidade de ruptura de até 3kA. Isso significa que mesmo em instalações com maior nível de curto-circuito disponível, o dispositivo consegue interromper a corrente de forma segura sem se destruir no processo.

A curva de disparo tipo C, indicada na denominação do modelo, é a mais utilizada em instalações residenciais e comerciais gerais. Ela tolera pequenas sobrecorrentes transitórias, como as que ocorrem na partida de motores de ar-condicionado, geladeiras e bombas d’água, sem disparar desnecessariamente. Ao mesmo tempo, atua com rapidez suficiente para proteger o circuito em casos de sobrecarga real ou curto. Para eletricistas que trabalham com quadros residenciais e comerciais, essa característica reduz chamados por disparos indevidos e aumenta a satisfação do cliente final.

Aplicações práticas no dia a dia da instalação elétrica

O disjuntor monopolar 32a é amplamente utilizado para proteger circuitos de chuveiros elétricos de alta potência, fornos elétricos de embutir, ar-condicionado split de até 12.000 BTUs, circuitos de tomadas de uso geral em ambientes comerciais e sub-circuitos em quadros de distribuição residenciais. Em instalações industriais leves, também pode ser aplicado na proteção de circuitos de iluminação de grande porte ou equipamentos de escritório com carga concentrada.

Profissionais que trabalham com montagem e reforma de quadros elétricos encontram no formato minidisjuntor uma vantagem prática: o tamanho compacto permite aproveitar melhor o espaço interno do quadro, especialmente em instalações onde o número de circuitos é elevado. A fixação em trilho DIN padrão facilita a instalação e eventual substituição sem necessidade de ferramentas especiais. Se você está montando ou reformando um painel elétrico, veja mais opções de disjuntores monopolares disponíveis na nossa loja e encontre o dispositivo adequado para cada circuito do projeto.

Formato compacto e instalação em trilho DIN

O design de minidisjuntor adotado no TDJ3-1C32 segue o padrão construtivo aceito internacionalmente para quadros de distribuição modernos. A fixação por encaixe em trilho DIN 35mm é rápida, segura e não requer parafusos adicionais. O mecanismo de travamento mantém o dispositivo firme mesmo em ambientes sujeitos a vibração leve, como quadros instalados próximos a compressores ou equipamentos industriais. A alavanca de acionamento manual permite desligar o circuito para manutenção sem necessidade de ferramentas, o que agiliza o trabalho do eletricista durante revisões periódicas do painel.

A Tramontina é uma marca com décadas de presença no mercado elétrico brasileiro, e seus produtos seguem as normas técnicas aplicáveis ao setor. Para instaladores que precisam garantir conformidade em projetos submetidos à aprovação de concessionárias ou laudos de vistoria, utilizar componentes de fabricantes reconhecidos e com rastreabilidade técnica é um requisito prático do dia a dia profissional.

Dados técnicos do Minidisjuntor TDJ3-1C32

Qual a diferença entre um minidisjuntor e um disjuntor convencional?

O minidisjuntor possui dimensões reduzidas em relação ao disjuntor convencional, ocupando menos espaço no trilho DIN do quadro de distribuição. Funcionalmente, ambos realizam a mesma tarefa de proteção contra sobrecarga e curto-circuito. A escolha pelo formato mini é indicada em projetos onde o quadro tem espaço limitado ou onde é necessário instalar muitos circuitos em um painel compacto.

O disjuntor monopolar 32A serve para proteger chuveiro elétrico?

Sim, o disjuntor monopolar 32a é uma das especificações mais utilizadas para circuitos de chuveiros elétricos de potência média a alta, especialmente modelos de 5.500W a 7.500W em instalações monofásicas de 220V. É importante verificar sempre a corrente de projeto do circuito e o dimensionamento dos condutores antes de definir o disjuntor, garantindo que todos os componentes estejam compatíveis entre si.

O que significa a curva de disparo tipo C neste disjuntor?

A curva C indica que o disjuntor tolera correntes de 5 a 10 vezes a corrente nominal por um curto período antes de disparar pelo elemento magnético. Isso é útil para circuitos com cargas que geram picos de corrente na partida, como motores e compressores, evitando disparos indevidos. Para circuitos com cargas puramente resistivas e sem picos de partida, a curva B seria mais sensível, mas a curva C é a mais versátil para uso geral.

Como verificar se o disjuntor precisa ser substituído?

Sinais de que um disjuntor precisa ser trocado incluem disparos frequentes sem causa aparente de sobrecarga, dificuldade em reengatar a alavanca após um disparo, aquecimento excessivo da carcaça durante operação normal e marcas de queima ou carbonização na carcaça. Um disjuntor que não desliga corretamente em um teste manual de acionamento também deve ser substituído imediatamente, pois indica falha no mecanismo interno.

É possível usar este disjuntor em instalações trifásicas?

O modelo TDJ3-1C32 é monopolar, ou seja, protege apenas um condutor fase. Em instalações trifásicas, ele pode ser utilizado para proteger circuitos derivados monofásicos alimentados a partir de um quadro trifásico, como tomadas e iluminação individuais. Para proteger cargas trifásicas, é necessário utilizar disjuntores tripolares com as mesmas especificações de corrente nominal e capacidade de ruptura adequadas ao projeto.
