Minidisjuntor Monopolar 40A: Proteção Confiável para Circuitos Elétricos Residenciais e Comerciais

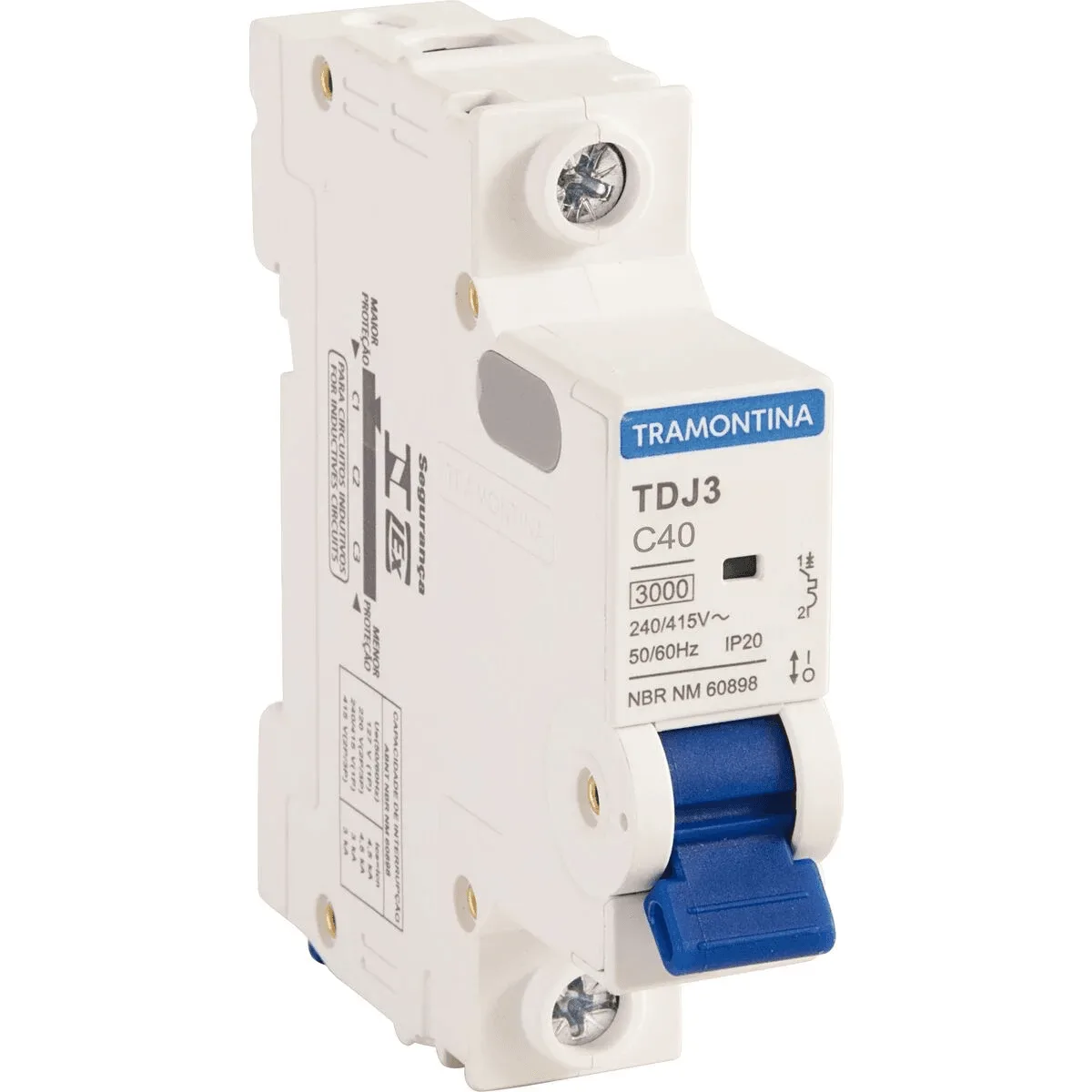

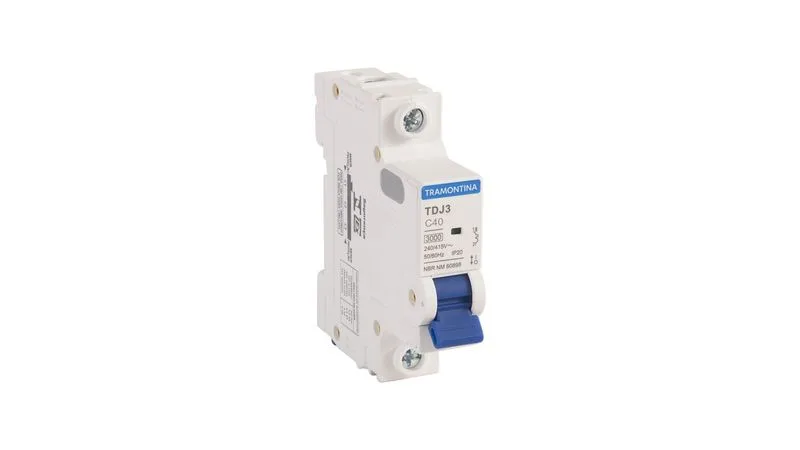

Garantir a segurança de uma instalação elétrica começa pela escolha correta dos dispositivos de proteção. O Minidisjuntor Monopolar TDJ3-1C40 1P 40A 3KA da Tramontina é um dispositivo automático de proteção projetado para interromper o fornecimento de energia  sempre que uma sobrecorrente é detectada no circuito, seja por sobrecarga ou por curto-circuito. Para quem trabalha com montagem e manutenção de quadros elétricos, contar com um disjuntor monopolar 40a de qualidade comprovada é uma exigência técnica, não uma preferência. Saiba mais sobre a linha de produtos elétricos Tramontina e conheça toda a gama de dispositivos de proteção disponíveis.

A função principal desse tipo de dispositivo é simples e crítica ao mesmo tempo: monitorar continuamente a corrente que passa pelo circuito e agir de forma automática quando o valor ultrapassa o limite seguro. Quando a anomalia é corrigida, o disjuntor pode ser religado manualmente, restabelecendo o fornecimento de energia sem a necessidade de substituir fusíveis ou qualquer outro componente. Isso reduz o tempo de inatividade em instalações comerciais e simplifica a manutenção em residências.

Por que a capacidade de ruptura de 3kA é importante na prática

A capacidade de ruptura indica a corrente máxima de curto-circuito que o disjuntor consegue interromper com segurança, sem danos ao próprio dispositivo ou risco de arco elétrico prolongado. Com 3kA de capacidade de ruptura, o TDJ3-1C40 atende às exigências das instalações residenciais e comerciais de pequeno porte, onde os níveis de corrente de curto-circuito disponíveis na rede raramente ultrapassam esse valor. Instalar um disjuntor com capacidade de ruptura inferior à corrente de curto disponível na rede é uma falha grave de projeto que pode causar incêndios e danos irreversíveis ao quadro elétrico.

Para eletricistas e técnicos que dimensionam quadros de distribuição em apartamentos, casas e pequenos estabelecimentos comerciais, esse parâmetro é tão importante quanto a corrente nominal. O valor de 3kA está em conformidade com as exigências típicas dessas aplicações, tornando esse componente adequado para a maioria dos projetos elétricos residenciais executados no Brasil.

Aplicações reais do minidisjuntor monopolar em instalações elétricas

O disjuntor monopolar 40a é amplamente utilizado para proteger circuitos dedicados a equipamentos de maior consumo elétrico. Chuveiros elétricos de alta potência, fornos elétricos de embutir, ar-condicionado de janela e circuitos de tomadas de uso geral em cozinhas e lavanderias são exemplos clássicos onde essa corrente nominal é indicada. Cada um desses circuitos exige um disjuntor dimensionado especificamente para a carga que irá proteger, e o valor de 40A cobre com segurança a maioria dessas aplicações.

Em instalações comerciais, o minidisjuntor monopolar 40A também é utilizado em quadros de distribuição para proteger circuitos de iluminação de alta potência, equipamentos de refrigeração e sistemas de climatização de pequeno porte. Técnicos de manutenção predial e eletricistas instaladores encontram neste dispositivo uma solução compacta e confiável para compor quadros de distribuição com espaço reduzido, graças ao formato minidisjuntor que ocupa menos espaço no trilho DIN. Se você precisa de mais opções, veja outros modelos de disjuntor monopolar 40a disponíveis na nossa loja.

Vantagens do formato minidisjuntor para quadros de distribuição modernos

O formato compacto do minidisjuntor permite montar quadros elétricos com mais circuitos no mesmo espaço físico, o que é especialmente relevante em reformas de imóveis antigos onde o quadro existente tem espaço limitado. Ao contrário dos disjuntores de formato padrão, os minidisjuntores são projetados para instalação em trilho DIN de 35mm, padrão adotado pela maioria dos quadros de distribuição residenciais e comerciais fabricados atualmente no Brasil.

A operação manual também é facilitada pelo design do minidisjuntor: a alavanca de acionamento é projetada para ser operada com facilidade mesmo em quadros com espaço reduzido entre os dispositivos. Para o eletricista que precisa religar um circuito rapidamente após a correção de uma falha, esse detalhe faz diferença no dia a dia.

Dados técnicos do Minidisjuntor TDJ3-1C40

Qual é a diferença entre a curva B e a curva C em disjuntores?

A curva de disparo indica a sensibilidade do disjuntor a picos de corrente momentâneos. A curva C, presente neste modelo, é projetada para suportar correntes de partida moderadas a altas, típicas de equipamentos com motores elétricos, compressores e sistemas de climatização. A curva B é mais sensível e indicada para circuitos com cargas puramente resistivas, como iluminação e tomadas simples. Usar a curva errada pode causar desligamentos indesejados durante a partida dos equipamentos ou, no caso oposto, proteção insuficiente.

Um disjuntor monopolar 40A pode ser usado para proteger um chuveiro elétrico?

Sim, desde que o chuveiro tenha potência compatível com a corrente de 40A na tensão da instalação. Para chuveiros de 220V com potência de até 7.500W, a corrente nominal de 40A oferece proteção adequada. É fundamental verificar a bitola do cabo de alimentação, que deve ser dimensionada para suportar a mesma corrente do disjuntor, geralmente 6mm² para circuitos de 40A em instalações residenciais.

É possível instalar este minidisjuntor em qualquer quadro de distribuição?

O minidisjuntor TDJ3-1C40 é projetado para instalação em trilho DIN de 35mm, que é o padrão adotado pela grande maioria dos quadros de distribuição residenciais e comerciais disponíveis no mercado brasileiro. Antes da instalação, verifique se o quadro possui espaço disponível no trilho e se a bitola dos condutores de alimentação está correta para a corrente de 40A. A instalação deve sempre ser realizada por profissional habilitado.

O que acontece quando o disjuntor desarma por sobrecarga?

Quando o dispositivo detecta uma corrente acima do valor nominal por tempo suficiente, o mecanismo bimetálico interno aquece e provoca o desarmamento automático, movendo a alavanca para a posição intermediária ou desligada. Antes de religar, é obrigatório identificar e corrigir a causa da sobrecarga, seja desligando equipamentos em excesso no circuito ou verificando se há algum defeito na instalação. Religar sem corrigir a causa pode danificar tanto o disjuntor quanto os equipamentos conectados.

Qual a vida útil esperada de um minidisjuntor Tramontina?

Disjuntores de qualidade são projetados para suportar milhares de operações ao longo de sua vida útil, tanto operações manuais quanto desarmamentos automáticos por sobrecorrente. Em condições normais de uso, com a instalação corretamente dimensionada e sem desarmamentos frequentes por sobrecarga, um minidisjuntor Tramontina oferece décadas de funcionamento confiável. Desarmamentos repetidos e frequentes indicam que o circuito está mal dimensionado e reduzem significativamente a vida útil do dispositivo.
