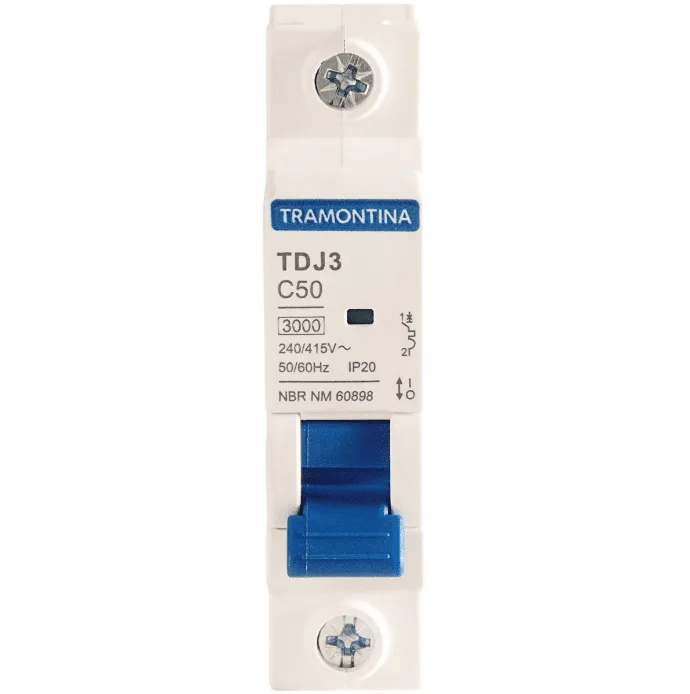

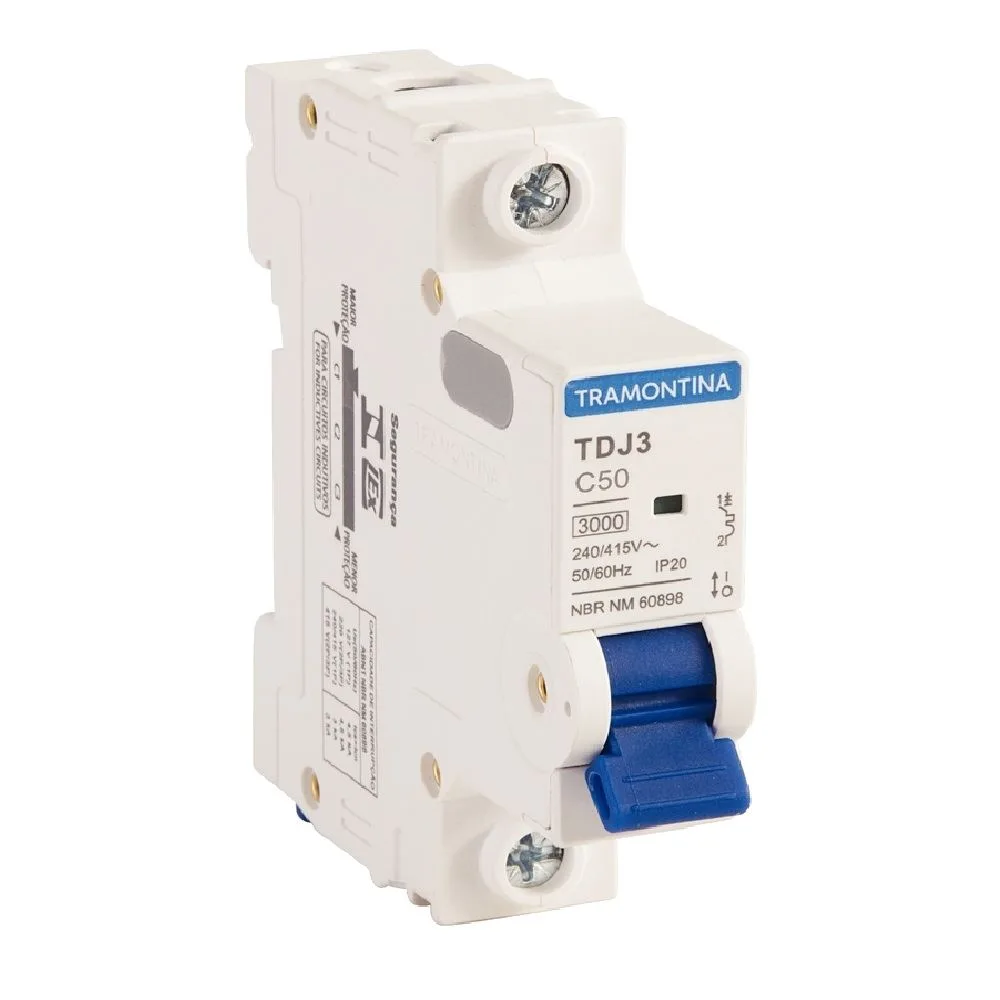

Disjuntor Monopolar 50A Tramontina TDJ3-1C50 — Proteção Confiável para Circuitos Elétricos

A proteção de circuitos elétricos contra falhas é uma das etapas mais críticas em qualquer instalação, seja residencial, comercial ou industrial. O Minidisjuntor Monopolar TDJ3-1C50 1P 50A 3KA Tramontina é um dispositivo de proteção automática projetado para interromper o fornecimento de energia no momento em  que uma sobrecorrente é detectada, evitando danos aos condutores, equipamentos e, principalmente, riscos à segurança das pessoas. Com corrente nominal de 50A e capacidade de interrupção de 3kA, este disjuntor monopolar 50a atende às exigências de instalações que demandam proteção robusta em circuitos de maior carga. Conheça a linha de produtos elétricos Tramontina e descubra o portfólio completo de soluções para instalações elétricas seguras.

Eletricistas, instaladores prediais e profissionais de manutenção sabem que a escolha do disjuntor correto define a segurança e a durabilidade de toda a instalação. Um dispositivo subdimensionado não oferece proteção adequada e pode deixar passar correntes perigosas sem disparar. Um dispositivo superdimensionado, por outro lado, demora para agir e permite que cabos e equipamentos sejam danificados antes do corte. O TDJ3-1C50 com 50A foi projetado para equilibrar sensibilidade e robustez, garantindo atuação precisa nas situações que realmente exigem intervenção.

Como a proteção automática preserva sua instalação elétrica

O princípio de funcionamento de um minidisjuntor automático combina dois mecanismos de proteção distintos. O primeiro é o protetor térmico, que atua em situações de sobrecarga, quando a corrente ultrapassa o limite nominal por um período prolongado. O segundo é o protetor magnético, que responde de forma instantânea a picos de corrente característicos de curtos-circuitos. Essa combinação garante que tanto falhas graduais quanto eventos abruptos sejam tratados com a resposta adequada, preservando os condutores e os equipamentos conectados ao circuito.

Na prática, isso significa que um chuveiro de alta potência, um ar-condicionado de grande capacidade ou um conjunto de equipamentos industriais conectados ao mesmo circuito ficam protegidos contra dois dos problemas mais comuns em instalações elétricas: o aquecimento progressivo dos cabos por excesso de carga e o pico de corrente instantâneo causado por um curto entre fase e neutro. Após o disparo, a restauração do circuito é feita de forma manual e simples, bastando identificar e corrigir a falha e religar o disjuntor pela alavanca frontal.

Aplicações práticas do minidisjuntor monopolar de 50 ampères

O disjuntor monopolar 50a é amplamente utilizado em quadros de distribuição residenciais para proteger circuitos dedicados a equipamentos de alta potência, como chuveiros elétricos de 7.500W a 10.000W, fornos elétricos embutidos e ar-condicionados split de maior capacidade. Em instalações comerciais, este componente protege circuitos de iluminação de grande extensão, sistemas de climatização e equipamentos de refrigeração comercial. Para ver mais opções de dispositivos de proteção compatíveis com sua instalação, confira nossa seleção completa de disjuntores monopolares 50A disponível na loja.

Em ambientes industriais leves, o minidisjuntor de 50A é aplicado na proteção de painéis de controle, circuitos de tomadas industriais e sub-quadros de distribuição. Profissionais de manutenção predial utilizam este componente na substituição de disjuntores antigos em quadros de apartamentos e salas comerciais, onde o padrão de bitola DIN facilita a instalação e a substituição sem necessidade de adaptações no barramento.

Características construtivas que fazem diferença na instalação

O formato minidisjuntor ocupa apenas um módulo no barramento DIN, o que representa uma vantagem concreta em quadros de distribuição com espaço limitado. A alavanca de acionamento manual permite o desligamento intencional do circuito para manutenção, funcionando também como seccionador de segurança durante intervenções na instalação. A carcaça em material termoplástico de alta resistência protege os componentes internos contra impactos mecânicos e umidade, características importantes em quadros instalados em áreas de serviço, garagens e ambientes externos cobertos.

A capacidade de interrupção de 3kA indica que o dispositivo consegue interromper correntes de curto-circuito de até 3.000 ampères sem que seus componentes internos sejam destruídos no processo. Esse dado é fundamental para garantir que o próprio disjuntor não se torne um ponto de risco durante um evento de curto-circuito severo. Para instalações onde a corrente de curto-circuito prospectivo é mais elevada, é necessário verificar com um profissional habilitado se a capacidade de 3kA é suficiente para o ponto de instalação.

Dados técnicos do Minidisjuntor Monopolar TDJ3-1C50

Qual a diferença entre a curva B e a curva C em disjuntores?

A curva de disparo indica a sensibilidade do protetor magnético do disjuntor a picos de corrente. A curva B dispara entre 3 e 5 vezes a corrente nominal, sendo indicada para circuitos com cargas resistivas puras, como iluminação e tomadas simples. A curva C, presente neste modelo TDJ3-1C50, dispara entre 5 e 10 vezes a corrente nominal, sendo recomendada para circuitos com cargas que geram picos de partida, como motores, compressores e equipamentos de climatização. Isso evita disparos desnecessários no momento em que o equipamento é ligado.

Um disjuntor monopolar 50A protege o neutro do circuito?

Não. O disjuntor monopolar atua apenas no condutor de fase, interrompendo somente esse polo durante o disparo. Para instalações onde é necessário interromper simultaneamente fase e neutro, utiliza-se um disjuntor bipolar. Em instalações residenciais brasileiras seguindo a NBR 5410, o uso do monopolar na fase é a configuração mais comum para circuitos individuais de tomadas e iluminação, sendo aceito pela norma para a maioria das aplicações domésticas.

Como verificar se o disjuntor disparou por sobrecarga ou por curto-circuito?

Quando o disjuntor dispara por sobrecarga, a alavanca geralmente vai para a posição intermediária, entre ligado e desligado. Já em um disparo por curto-circuito, a alavanca vai diretamente para a posição desligado de forma brusca. Em ambos os casos, antes de religar o disjuntor é necessário identificar e eliminar a causa do disparo — seja reduzindo a carga no circuito ou localizando e corrigindo o ponto de curto-circuito. Religar sem corrigir a falha pode causar novos disparos ou danos à instalação.

Este minidisjuntor é compatível com qualquer quadro de distribuição?

O modelo TDJ3-1C50 utiliza montagem em trilho DIN padrão, o que garante compatibilidade com a grande maioria dos quadros de distribuição residenciais e comerciais disponíveis no mercado brasileiro. Antes da instalação, verifique se o quadro possui espaço disponível para mais um módulo e se o barramento suporta a corrente nominal de 50A. Em caso de dúvida, consulte um eletricista habilitado para avaliar a capacidade do quadro existente.

Qual a bitola de cabo recomendada para um circuito de 50A?

Para circuitos protegidos por um disjuntor de 50A, a NBR 5410 recomenda o uso de cabos com bitola mínima de 10mm², considerando condutores de cobre em instalações convencionais. A bitola correta depende também do comprimento do circuito, do tipo de eletroduto e da quantidade de cabos agrupados no mesmo percurso. Sempre dimensione o cabo em conjunto com o disjuntor para garantir que a proteção seja efetiva e que o condutor suporte a corrente máxima do circuito sem aquecimento excessivo.
