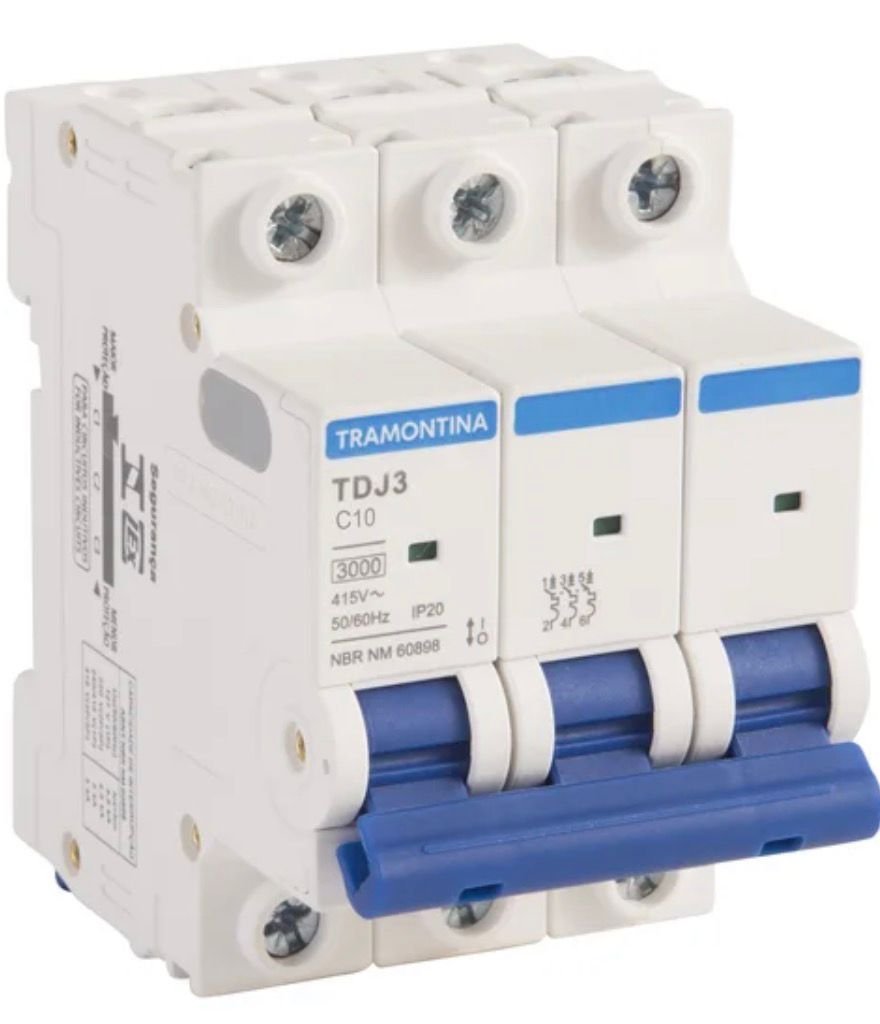

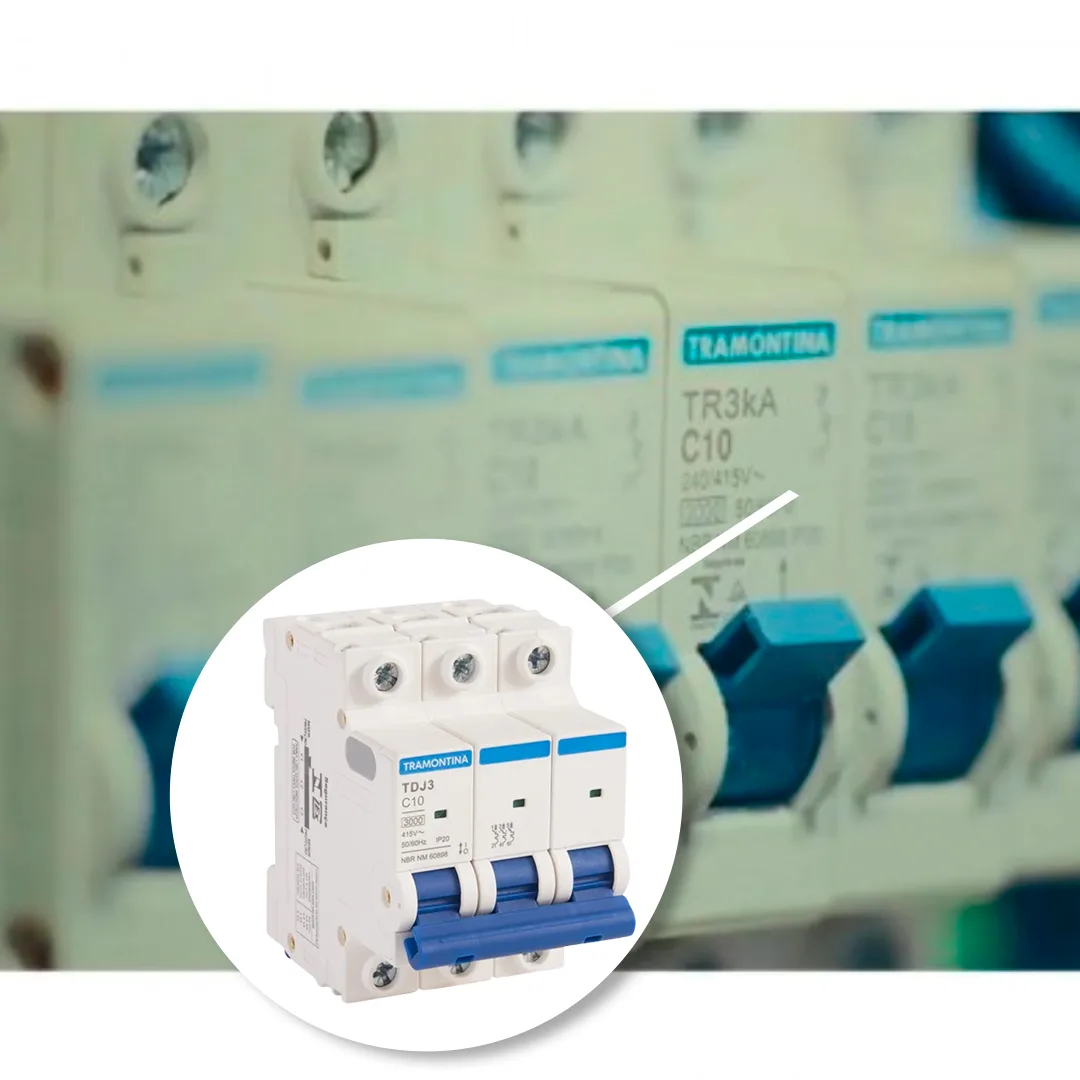

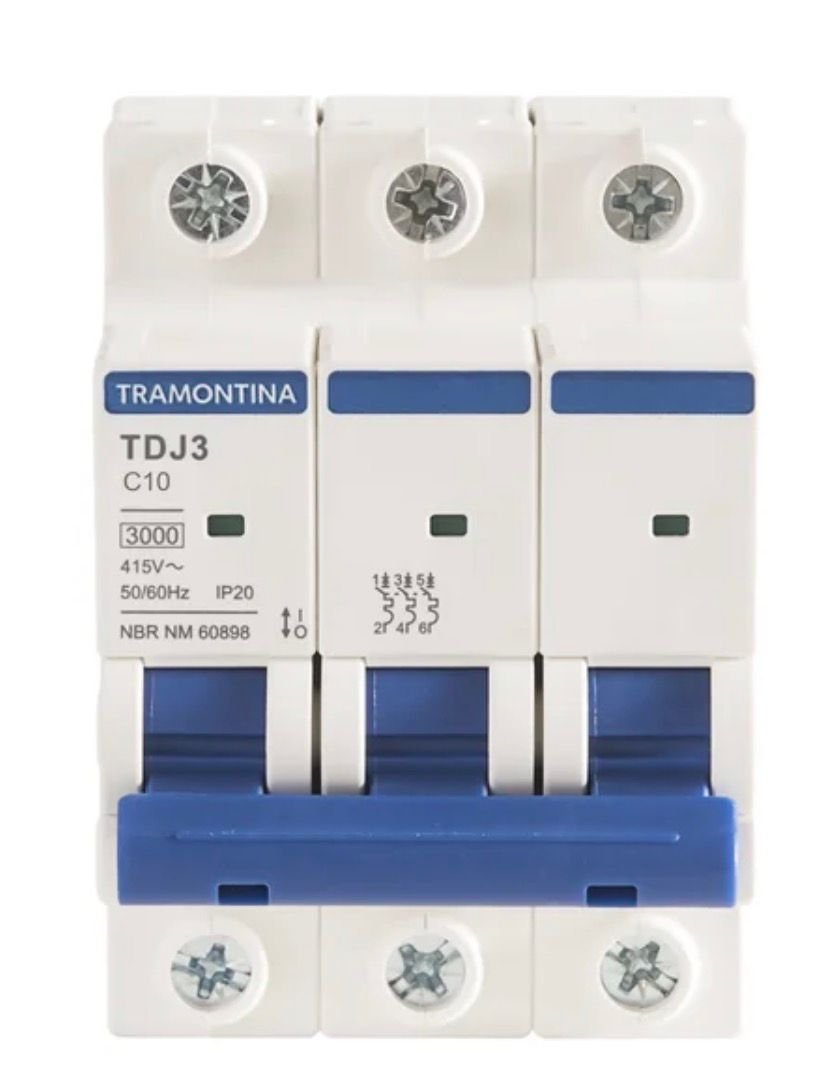

Minidisjuntor Tripolar 10A TDJ3 Tramontina — Proteção Confiável para Circuitos Elétricos

Quem trabalha com instalações elétricas sabe que a proteção do circuito começa na escolha correta do dispositivo de manobra e proteção. O Minidisjuntor Tripolar TDJ3-3C10 Tramontina é um disjuntor tripolar  10A projetado para interromper automaticamente o circuito sempre que houver sobrecarga ou curto-circuito, evitando danos a equipamentos e, principalmente, riscos  de incêndio. Com capacidade de interrupção de 3kA e tensão de operação de 230/400V~, ele atende instalações residenciais, comerciais e industriais de baixa tensão com segurança e confiabilidade. Saiba mais sobre a linha de proteção elétrica Tramontina e conheça todos os modelos disponíveis.

A linha TDJ3 foi desenvolvida para oferecer proteção eficiente em quadros de distribuição compactos. O corpo em termoplástico resistente ao fogo é um detalhe técnico importante: em caso de falha severa no circuito, o material não propaga chamas, o que reduz significativamente o risco de incêndio se originar no quadro elétrico. Para eletricistas, instaladores e engenheiros que especificam materiais em projetos residenciais e comerciais, esse tipo de característica faz diferença direta na segurança da edificação.

Vantagens concretas do minidisjuntor TDJ3 para instalações de baixa tensão

A primeira vantagem prática deste dispositivo é a atuação automática em situações de sobrecarga e curto-circuito. Quando a corrente elétrica ultrapassa o valor nominal de 10A por tempo prolongado, o elemento bimetálico interno atua e desliga o circuito antes que os condutores se aqueçam a ponto de danificar o isolamento. No caso de curto-circuito, a atuação é instantânea, graças ao elemento eletromagnético que responde em milissegundos. Isso protege não apenas os fios, mas também os equipamentos conectados ao circuito.

A instalação em trilho DIN 35mm é outro ponto que agiliza o trabalho do instalador. Ao contrário de disjuntores que exigem fixação com parafusos, o encaixe no trilho DIN é feito por pressão, o que reduz o tempo de montagem do quadro elétrico e facilita eventuais substituições no futuro. Para projetos com prazo apertado ou manutenções emergenciais, essa facilidade representa economia real de tempo. Se você precisa comparar modelos antes de decidir, veja mais opções de disjuntor tripolar 10A disponíveis na nossa loja.

A durabilidade do componente também merece atenção. O termoplástico utilizado no corpo do minidisjuntor apresenta alta resistência mecânica, suportando impactos e variações de temperatura sem deformação. Isso é especialmente relevante em quadros elétricos instalados em ambientes industriais ou em áreas externas protegidas, onde as condições são mais severas do que em ambientes residenciais internos.

Aplicações práticas do minidisjuntor tripolar em instalações reais

O minidisjuntor tripolar é indicado para proteger circuitos trifásicos de baixa potência. Na prática, ele é amplamente utilizado na proteção de motores elétricos trifásicos de pequeno porte, como os utilizados em compressores de ar, bombas de recalque e equipamentos de climatização industrial. Também aparece com frequência em quadros de distribuição de pequenas indústrias, onde circuitos de iluminação trifásica ou tomadas industriais precisam de proteção individual.

Em instalações comerciais, o disjuntor tripolar 10A protege circuitos de equipamentos como centrais de ar-condicionado, sistemas de refrigeração em câmaras frias de pequeno porte e painéis de automação com cargas trifásicas reduzidas. Engenheiros elétricos e projetistas costumam especificar este modelo quando a carga do circuito não ultrapassa 10A por fase, garantindo que o dispositivo atue corretamente sem desligamentos desnecessários por subdimensionamento.

Na construção civil, eletricistas instaladores utilizam o minidisjuntor TDJ3 em quadros de apartamentos e casas com alimentação trifásica, especialmente para proteger circuitos dedicados a equipamentos como fornos elétricos trifásicos, aquecedores industriais ou máquinas de solda de menor potência. A versatilidade da linha TDJ3, que cobre correntes de 10A a 63A nas versões monopolar, bipolar e tripolar, permite que o mesmo padrão de produto seja usado em diferentes pontos do mesmo quadro elétrico.

Dados técnicos do Minidisjuntor TDJ3-3C10 Tramontina

Qual a diferença entre um minidisjuntor tripolar e um monopolar?

O minidisjuntor monopolar protege apenas um condutor fase, sendo indicado para circuitos monofásicos simples. O tripolar protege três condutores de fase simultaneamente, o que é necessário em circuitos trifásicos onde os três polos precisam ser desligados ao mesmo tempo em caso de falha. Usar um dispositivo monopolar em um circuito trifásico deixaria as outras fases energizadas mesmo após a atuação do disjuntor, criando risco de choque e danos aos equipamentos.

O minidisjuntor TDJ3 pode ser usado em quadros residenciais comuns?

Sim, desde que o quadro elétrico da residência possua alimentação trifásica e trilho DIN 35mm para fixação. Em residências com entrada monofásica ou bifásica, o uso do tripolar não se aplica, pois não há três fases disponíveis para conexão. Em casas e apartamentos com medição trifásica, o minidisjuntor tripolar é indicado para proteger equipamentos específicos que exigem as três fases, como alguns tipos de chuveiros elétricos de alta potência ou fornos industriais domésticos.

Como saber se o disjuntor de 10A é o correto para o meu circuito?

O dimensionamento correto do disjuntor depende da corrente nominal dos equipamentos conectados ao circuito e da bitola dos condutores utilizados. A corrente do disjuntor deve ser maior que a corrente de plena carga do circuito, mas menor ou igual à capacidade de condução dos fios. Para um circuito trifásico com condutores de 1,5mm², o disjuntor de 10A é compatível com a capacidade de condução do fio e protege adequadamente contra sobrecargas.

O corpo em termoplástico resistente ao fogo realmente faz diferença na segurança?

Faz diferença significativa. Em situações de arco elétrico interno ou falha severa, materiais termoplásticos comuns podem derreter e propagar chamas para outros componentes do quadro elétrico. O termoplástico resistente ao fogo utilizado no TDJ3 é autoextinguível, ou seja, não sustenta a combustão após a remoção da fonte de calor. Isso contém o problema no próprio dispositivo e reduz o risco de incêndio se alastrar pelo quadro de distribuição.

Qual a vida útil esperada para o minidisjuntor TDJ3 em uso normal?

Disjuntores de qualidade como os da linha TDJ3 são projetados para suportar milhares de operações mecânicas e elétricas ao longo de sua vida útil. Em condições normais de uso, sem atuações frequentes por sobrecarga, o componente pode durar décadas sem necessidade de substituição. Atuações repetidas por sobrecarga, no entanto, desgastam os elementos internos e podem reduzir a vida útil do dispositivo, sendo recomendável revisar o dimensionamento do circuito sempre que o disjuntor atuar com frequência incomum.
