Descrição

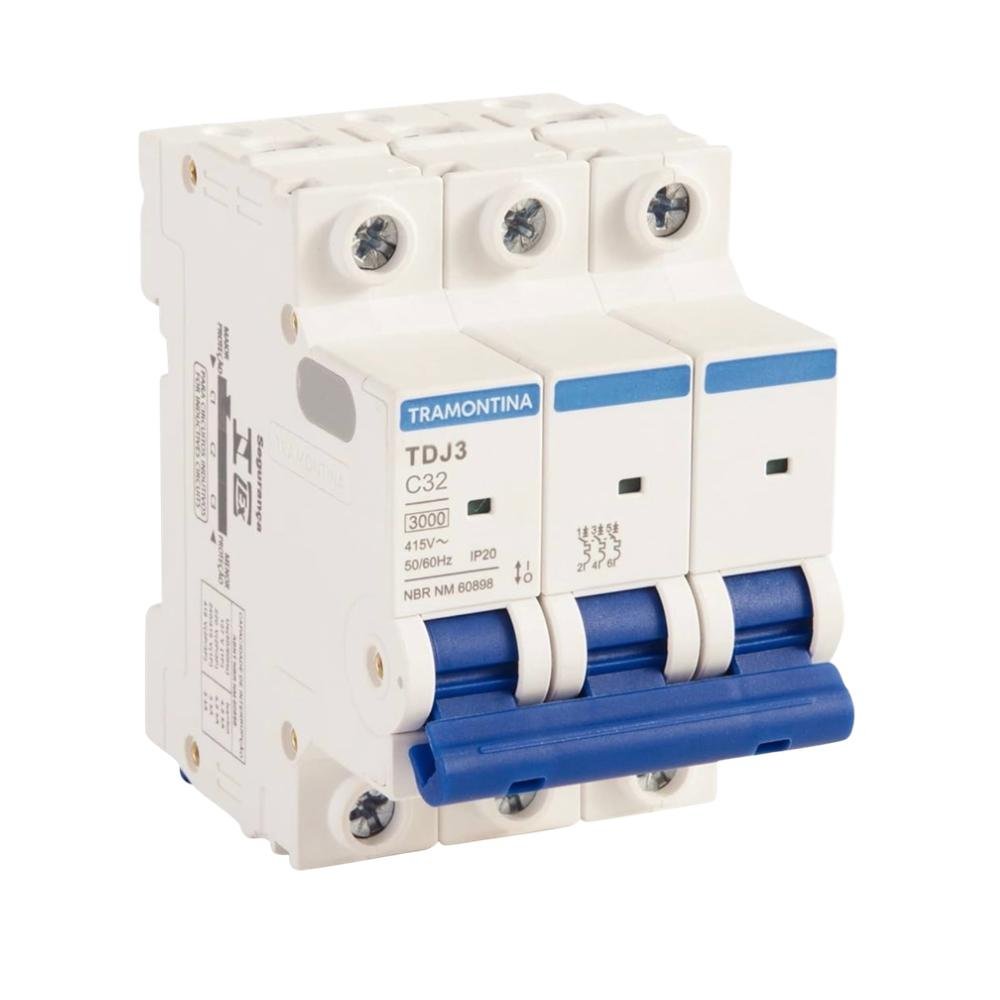

Minidisjuntor Tripolar 32A TDJ3-3C32: Proteção Confiável para Circuitos Trifásicos

Instalações elétricas trifásicas exigem dispositivos de proteção que respondam com precisão e rapidez a qualquer anomalia na rede. O Minidisjuntor Tripolar TDJ3-3C32 3P 32A 3KA da Tramontina é um disjuntor  automático desenvolvido para proteger circuitos contra sobrecorrentes, incluindo curtos-circuitos e sobrecargas, atuando nos três polos simultaneamente para garantir que nenhuma fase fique desprotegida. Para eletricistas, instaladores e técnicos que trabalham com quadros de distribuição trifásicos, contar com um disjuntor tripolar 32A de desempenho comprovado faz toda a diferença na segurança e na confiabilidade da instalação. Conheça mais sobre a linha de disjuntores e componentes elétricos da Tramontina, fabricante referência em materiais elétricos no Brasil.

A função principal desse dispositivo é simples e crítica ao mesmo tempo: monitorar continuamente a corrente que circula pelo circuito e, ao detectar uma condição anormal, interromper o fornecimento de energia de forma automática e segura. Quando a anomalia é corrigida, o disjuntor pode ser religado manualmente, restabelecendo o circuito sem necessidade de substituição de fusíveis ou outros componentes. Essa característica de rearme manual é uma das grandes vantagens dos disjuntores automáticos em relação a fusíveis convencionais.

Por que a proteção trifásica simultânea é fundamental em instalações industriais e comerciais

Em circuitos trifásicos, uma falha em apenas uma das fases pode gerar desequilíbrio de tensão e causar danos graves a motores elétricos, compressores e outros equipamentos sensíveis. O disjuntor tripolar atua nos três polos ao mesmo tempo, garantindo que, ao detectar uma sobrecorrente em qualquer uma das fases, toda a alimentação seja interrompida imediatamente. Isso evita que o equipamento continue operando com tensão desequilibrada, situação que provoca superaquecimento e reduz drasticamente a vida útil dos motores.

A capacidade de corte de 3KA indica que o dispositivo é capaz de interromper com segurança correntes de curto-circuito de até 3.000 ampères, valor adequado para instalações residenciais de médio porte, comerciais e pequenas aplicações industriais. Escolher um disjuntor com capacidade de corte inferior à corrente de curto-circuito disponível no ponto de instalação representa um risco real de explosão do dispositivo durante uma falha, comprometendo a segurança de toda a instalação. Se você precisa comparar modelos e especificações, veja mais opções de disjuntor tripolar 32A disponíveis na Briluz Elétrica.

Aplicações práticas do minidisjuntor tripolar em quadros de distribuição

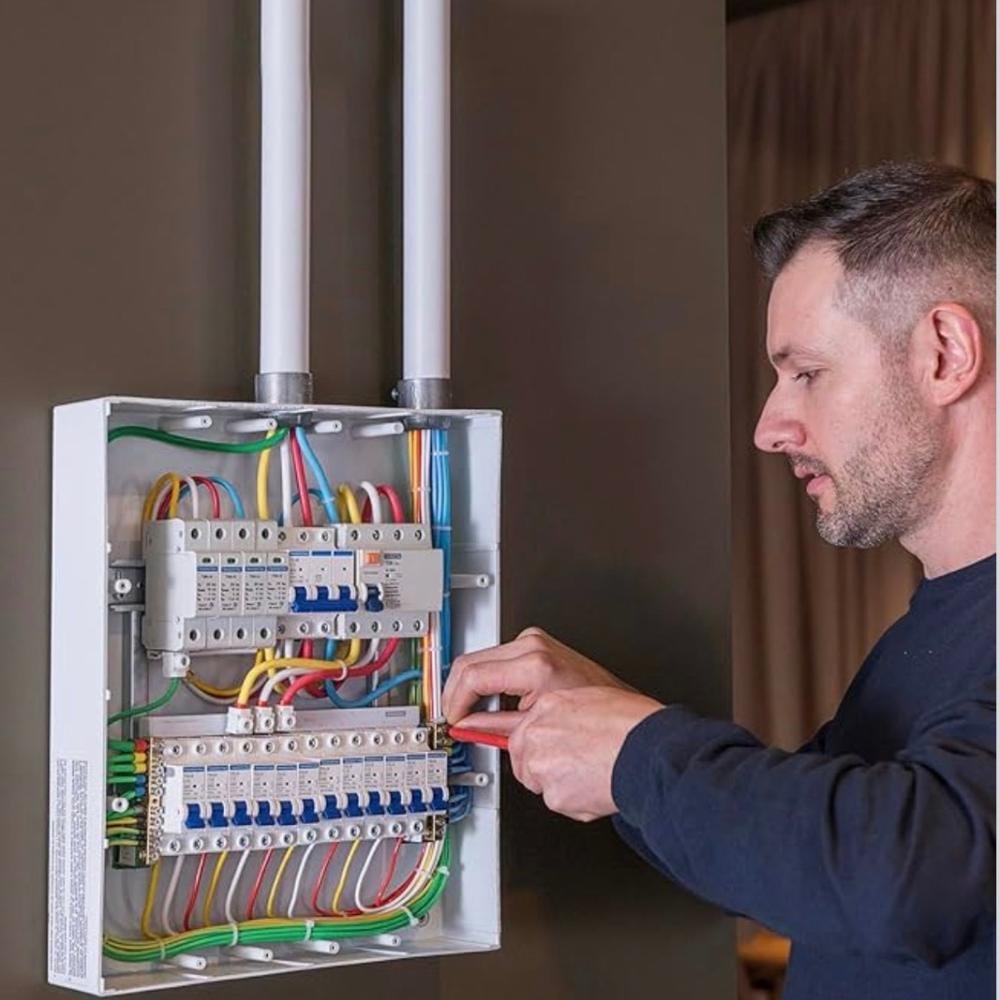

O formato minidisjuntor, também chamado de disjuntor DIN, foi projetado para ocupar o menor espaço possível dentro do quadro de distribuição sem abrir mão da capacidade de proteção. Isso é especialmente importante em quadros compactos de apartamentos, salas comerciais e pequenas instalações industriais, onde o espaço disponível é limitado e a organização dos circuitos precisa ser eficiente.

Na prática, esse modelo de disjuntor tripolar 32A é amplamente utilizado para proteger circuitos de ar-condicionado trifásico, bombas de água, compressores de pequeno porte, quadros de automação e painéis de controle industrial. Eletricistas que atuam na manutenção predial e industrial encontram nesse dispositivo uma solução robusta para substituição de disjuntores defeituosos ou para ampliação de quadros existentes. A corrente nominal de 32A também é adequada para proteger circuitos de tomadas industriais de alta demanda em ambientes comerciais.

Vantagens do disjuntor automático sobre fusíveis em instalações modernas

Diferente dos fusíveis, que precisam ser substituídos após cada atuação, o disjuntor automático pode ser religado após a correção da falha, reduzindo o tempo de parada do equipamento e eliminando o custo recorrente com reposição de elementos fusíveis. Em instalações com histórico de sobrecargas temporárias, como aquelas que alimentam motores com partida direta, essa vantagem operacional é significativa.

Outro ponto relevante é a seletividade da proteção. O disjuntor tripolar 32A permite que, ao ocorrer uma falha em um circuito específico, apenas aquele ramal seja desligado, mantendo os demais circuitos em operação. Isso é fundamental em ambientes comerciais e industriais onde a interrupção total do fornecimento de energia pode causar prejuízos operacionais consideráveis. A Tramontina, com décadas de experiência no mercado elétrico brasileiro, desenvolve seus disjuntores seguindo normas técnicas rigorosas que garantem a confiabilidade da atuação em condições reais de instalação.

Ficha técnica do minidisjuntor tripolar TDJ3-3C32

Qual a diferença entre disjuntor de curva B e curva C?

A curva de atuação define a sensibilidade do disjuntor a picos de corrente. A curva C, presente neste modelo, é projetada para suportar correntes de partida mais elevadas, como as geradas por motores elétricos e transformadores no momento da energização, sem que o disjuntor atue de forma indevida. A curva B é mais sensível e indicada para circuitos de iluminação e tomadas residenciais comuns, onde não há picos significativos de corrente na energização.

Este disjuntor tripolar 32A pode ser instalado em qualquer quadro de distribuição?

O formato minidisjuntor com trilho DIN é compatível com a grande maioria dos quadros de distribuição disponíveis no mercado brasileiro. Antes da instalação, verifique se o quadro possui espaço para acomodar três módulos DIN e se o barramento trifásico é compatível com o modelo. Em caso de dúvida, consulte um eletricista habilitado para avaliar a compatibilidade com o quadro existente.

Qual a corrente máxima que este disjuntor suporta antes de atuar?

A corrente nominal de 32A indica o valor máximo de operação contínua sem atuação. A curva C define que o dispositivo atuará termicamente entre 1,13 e 1,45 vezes a corrente nominal em casos de sobrecarga prolongada, e magneticamente entre 5 e 10 vezes a corrente nominal em situações de curto-circuito. Isso significa que picos momentâneos dentro dessa faixa não causam o desligamento imediato do circuito.

É necessário desligar a energia para religar o disjuntor após uma atuação?

Após a atuação do disjuntor, é imprescindível identificar e corrigir a causa da falha antes de tentar religá-lo. Religar o dispositivo sem resolver o problema que causou a atuação pode resultar em nova abertura imediata ou, em casos mais graves, danos aos equipamentos conectados ao circuito. Sempre que possível, desligue as cargas do circuito antes de religar o disjuntor para garantir mais segurança no procedimento.

Quantos módulos DIN este disjuntor tripolar ocupa no quadro?

Por ser um minidisjuntor tripolar, este modelo ocupa três módulos DIN no quadro de distribuição, um para cada polo. Esse espaçamento é padrão para disjuntores tripolares no formato miniatura e deve ser considerado no planejamento do quadro elétrico para garantir que haja espaço suficiente para todos os circuitos previstos no projeto elétrico.
