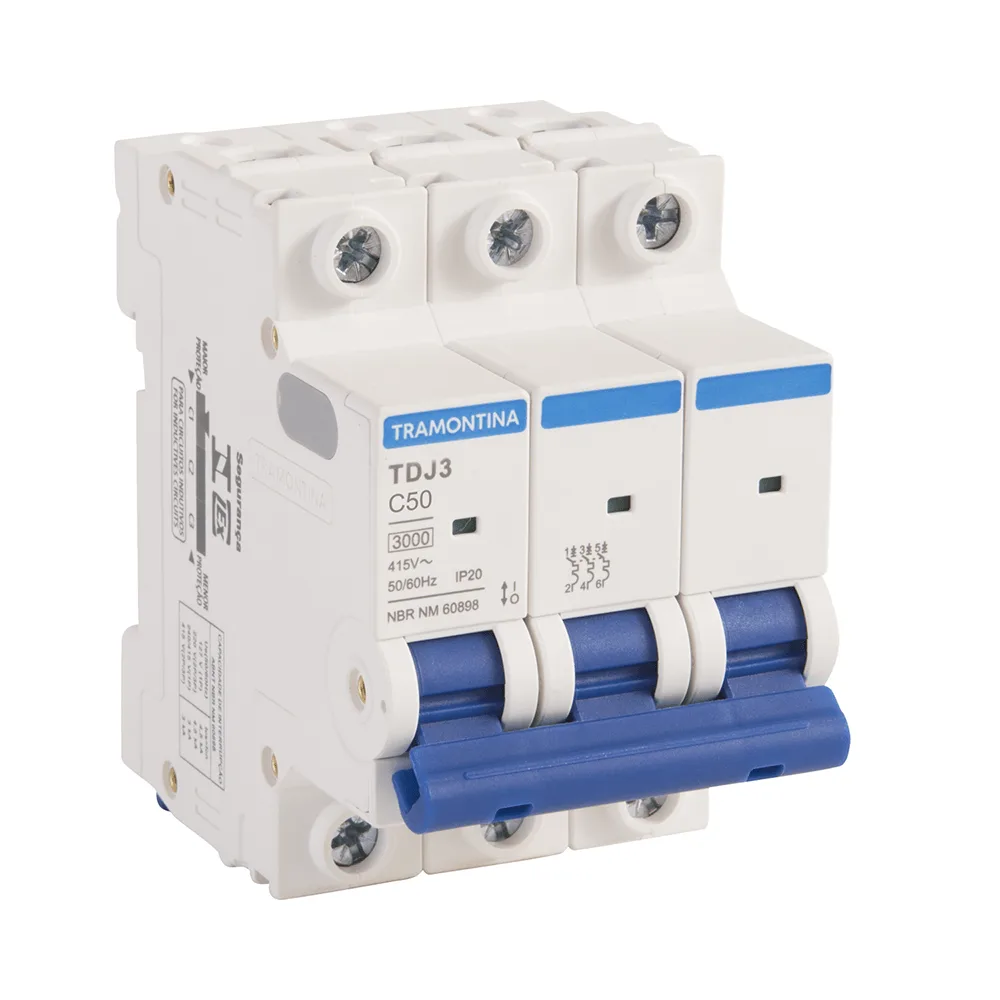

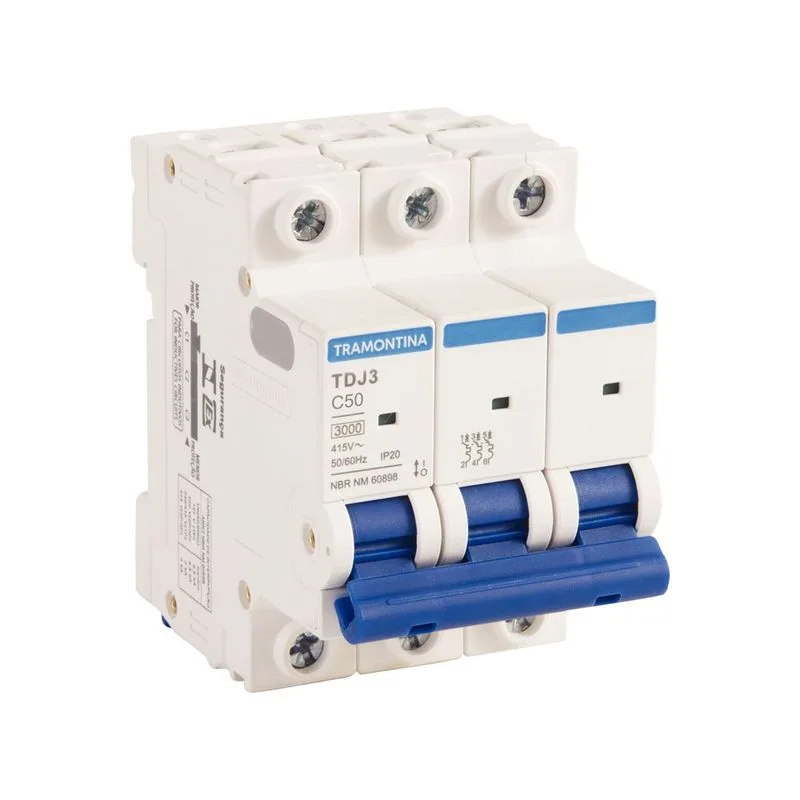

Disjuntor Tripolar 50A Tramontina TDJ3-3C50 para Proteção de Circuitos Trifásicos

Proteger uma instalação elétrica contra sobrecarga e curto-circuito é uma exigência técnica e de segurança que não pode ser negligenciada em nenhum projeto elétrico residencial, comercial ou industrial. O Minidisjuntor Tripolar TDJ3-3C50 Tramontina é um  dispositivo de proteção trifásico com corrente nominal de 50A, desenvolvido para atuar no quadro de distribuição e interromper o circuito de forma automática sempre que a corrente ultrapassar os limites seguros da instalação. Com capacidade de ruptura de 3kA e curva de disparo tipo C, esse disjuntor tripolar 50A atende às exigências da norma NBR NM 60898, garantindo conformidade técnica em projetos que demandam segurança e confiabilidade. Conheça a linha completa de produtos elétricos Tramontina para instalações profissionais.

A escolha correta de um disjuntor vai muito além da corrente nominal. A curva de disparo, o número de polos, a capacidade de ruptura e a conformidade com normas técnicas são fatores que determinam se o dispositivo vai funcionar corretamente na sua aplicação. Um disjuntor subdimensionado pode não disparar a tempo de evitar um incêndio elétrico, enquanto um superdimensionado pode deixar equipamentos e condutores desprotegidos. Por isso, entender as especificações do TDJ3-3C50 é fundamental para aplicá-lo com segurança.

Como a proteção trifásica evita danos em equipamentos e instalações

Em circuitos trifásicos, a proteção precisa monitorar as três fases simultaneamente. Se apenas uma fase sofrer sobrecarga ou curto-circuito, o disjuntor tripolar desliga as três fases ao mesmo tempo, evitando que motores elétricos, compressores e outros equipamentos trifásicos continuem operando com alimentação desequilibrada. Esse funcionamento coordenado é essencial para proteger equipamentos que não suportam operação monofásica, como motores de bombas, ar-condicionado central e máquinas industriais.

A curva de disparo tipo C presente neste modelo é especialmente indicada para cargas com corrente de partida moderada a alta, como motores elétricos, transformadores e equipamentos com compressores. Essa curva tolera picos de corrente transitórios no momento da partida sem disparar desnecessariamente, mas atua com precisão quando a sobrecarga é real e sustentada. Isso reduz desligamentos indesejados e aumenta a produtividade em ambientes industriais e comerciais. Para ver outras opções de proteção elétrica, confira nossa seleção completa de disjuntores tripolares 50A disponíveis na loja.

Instalação simplificada no quadro de distribuição

Um dos diferenciais práticos deste minidisjuntor é o sistema de montagem individual no barramento do quadro de distribuição. Ao contrário de modelos que exigem o desmonte parcial do barramento para encaixe, o TDJ3-3C50 permite instalação direta sem interferir nos demais disjuntores já instalados. Isso representa uma economia significativa de tempo para eletricistas e instaladores que fazem manutenção ou ampliação de quadros em operação, reduzindo o tempo de interrupção do fornecimento elétrico.

O grau de proteção IP20 indica que o invólucro protege o dispositivo contra contato com objetos sólidos acima de 12mm, sendo adequado para instalação em quadros de distribuição fechados, tanto embutidos quanto de sobrepor. A frequência de operação de 50/60 Hz garante compatibilidade com a rede elétrica brasileira em qualquer região do país, sem necessidade de adaptações.

Aplicações práticas em instalações residenciais, comerciais e industriais

O disjuntor tripolar 50A com curva C é amplamente utilizado por eletricistas industriais e instaladores prediais em situações onde há circuitos de força trifásicos com cargas de partida relevante. Entre as aplicações mais comuns estão a proteção de circuitos que alimentam ar-condicionado trifásico de grande porte, bombas de recalque, compressores de ar, tornos mecânicos e outros equipamentos de produção. Em condomínios residenciais, esse tipo de disjuntor é frequentemente utilizado no quadro geral para proteger circuitos de elevadores e casas de máquinas.

Em instalações comerciais como supermercados, padarias e restaurantes, o TDJ3-3C50 protege circuitos que alimentam câmaras frias, fornos industriais trifásicos e sistemas de refrigeração. A capacidade de ruptura de 3kA garante que o dispositivo consiga interromper correntes de curto-circuito sem ser destruído no processo, mantendo a integridade do quadro elétrico mesmo em situações de falha grave na instalação.

Dados técnicos do Minidisjuntor Tramontina TDJ3-3C50

Qual a diferença entre a curva B e a curva C em disjuntores?

A curva B dispara com correntes entre 3 e 5 vezes a corrente nominal, sendo indicada para cargas resistivas como iluminação e tomadas comuns, que não apresentam pico de corrente na partida. A curva C, presente no TDJ3-3C50, dispara entre 5 e 10 vezes a corrente nominal, tolerando os picos de partida de motores, compressores e transformadores sem desligar desnecessariamente. Para circuitos com equipamentos que possuem corrente de partida elevada, a curva C é a escolha tecnicamente correta.

O disjuntor tripolar 50A pode ser usado em instalações monofásicas?

Não. Um disjuntor tripolar é projetado para circuitos com três fases ativas e deve ser utilizado exclusivamente em instalações trifásicas. Usar um disjuntor tripolar em circuito monofásico além de não oferecer a proteção correta, representa desperdício de recursos e pode causar problemas na coordenação da proteção do quadro. Para instalações monofásicas, utilize disjuntores unipolares ou bipolares dimensionados para a corrente do circuito.

O que significa a capacidade de ruptura de 3kA?

A capacidade de ruptura indica a corrente máxima de curto-circuito que o disjuntor consegue interromper sem ser danificado. Um valor de 3kA significa que o dispositivo suporta correntes de curto de até 3.000 ampères no ponto de instalação. Para instalações residenciais e comerciais de pequeno e médio porte, esse valor é suficiente. Em instalações industriais com transformadores de alta potência próximos ao quadro, é necessário verificar o nível de curto-circuito do ponto de instalação antes de especificar o disjuntor.

Como dimensionar corretamente um disjuntor para um circuito trifásico?

O dimensionamento considera a corrente nominal dos equipamentos ligados ao circuito, a bitola dos condutores utilizados e o fator de demanda da instalação. O disjuntor deve proteger o condutor, portanto sua corrente nominal não pode superar a capacidade de condução do cabo utilizado. Para um circuito com motor trifásico, também é necessário considerar a corrente de partida e escolher a curva de disparo adequada, como a curva C presente neste modelo.

Este disjuntor atende às normas técnicas brasileiras?

Sim, o TDJ3-3C50 foi desenvolvido em conformidade com a norma NBR NM 60898, que estabelece os requisitos de desempenho, segurança e ensaios para disjuntores de uso doméstico e similar para proteção contra sobrecorrentes. Essa conformidade normativa é exigida em projetos elétricos que precisam de aprovação junto a concessionárias de energia e órgãos de fiscalização, sendo também um requisito para instalações que seguem as diretrizes da NBR 5410.
